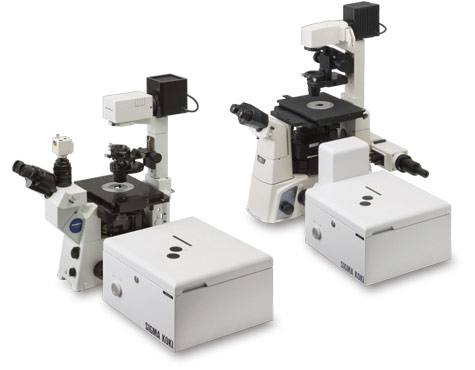

微操作係統 MMS

　　利用光鑷對細胞或生物分子進行自由操作。

　　在顯微鏡觀察下，可以利用激光束的非接觸方法，對細胞或生物分子進行捕獲，移動操作。

　　激光捕獲使用近紅外（1064nm）激光，大限度地抑製了對細胞或生物分子的損害。

　　可以捕捉0.2-20μm左右的微粒子。

　　2光束光學係統可以對樣品進行拖拉，推壓等多種操作。可以對2個(ge) 光束進行獨立操作。

　　·利用另售的防振台，可以提高操作的穩定性。

　　捕捉細胞內(nei) 顆粒的例子

　　利用2光束改變細胞的方向

　　光鑷法

　　1970年由Arthur Ashkin發明的利用激光照射物體(ti) 時的光輻射壓力，象用鑷子捕捉物體(ti) 一樣捕獲細胞或粒子等的方法。具有非接觸式的，可以捕獲微米量級粒子的特征，近年來隨著在工業(ye) ，醫學，生物學等領域應用的報告發表，對這種裝置的關(guan) 注程度也日益提高。

　　本公司的微操作係統中，將西格瑪光機製造光學元件和基本機器嵌入光學單元中，獲得了節省空間，高效率利用激光的效果。

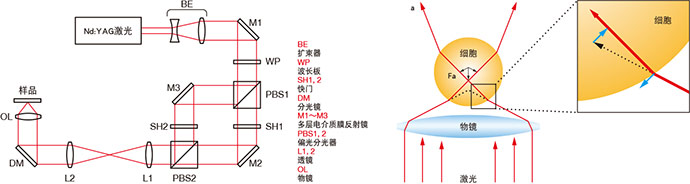

　　激光學係統例

　　微操作係統是，由激光頭和光束整形部分構成的光源部分，和將激光束導入顯微鏡，在顯微鏡視場內(nei) 進行操作的光學係統組成。這二部分都安裝在本體(ti) 中。

　　從(cong) 激光頭發射出的激光束，經過擴束透鏡整形後被分成2束光。2束光通過反射鏡反射後，再次通過相同物鏡光路聚光到顯微鏡視場，2個(ge) 反射鏡的擺動可以使2束激光移動和捕獲微粒子。

　　激光捕獲原理

　　激光捕獲原理可以通過光的折射來說明。如右圖所示顯微物鏡的光路圖顯示了光線在折射率不同的介質中的折射過程中產(chan) 生的對球形粒子的捕獲效果。

　　通過光路ａ的光子在射入和射出粒子的2次折射後前進方向有所改變，通過粒子前後的光子動量也有所變化，因此粒子受到相反方向的作用力，用Fa表示。激光束所有光子的作用力的矢量和朝向焦點方向，粒子將被捕獲到所有作用力矢量和為(wei) 零的地方後停下來。

　　1激光2光束型光學係統
　　

　　1激光2光束型·捕獲激光5W

　　1激光1光束型·捕獲激光5W

　　*1 請告知預定使用的顯微鏡的生產(chan) 廠商和型號名稱。

　　*2 顯微鏡的型號不同，也許會(hui) 有無法組合的情況。詳情請谘詢。

　　裝置組成

　　>可利用市場上銷售的其他顯微鏡組裝係統。

　　>可根據使用目的選配係統。

　　>操作方法可選。

　　·手動型：利用裝置上部的微分頭調節。

　　·電動型：利用操作杆控製器調節。

　　>可同時用於(yu) 熒光觀測

　　·利用顯微鏡的2層結構。

　　（上層：激光，下層：熒光光源）

　　※需要2層結構的部件和安裝熒光鏡的組件。
