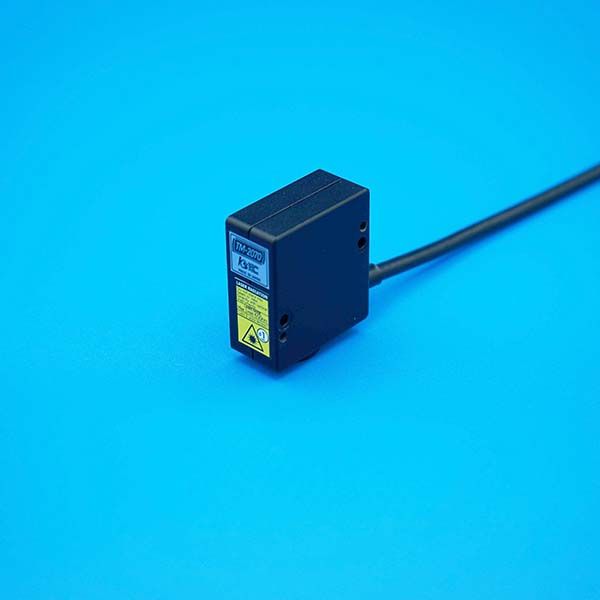

西格瑪光機超小型角度測量儀(yi) TM-2070，采用半導體(ti) 激光光源和自準直方式的非接觸角度測量儀(yi) ，是世界小級的同類儀(yi) 器的光學測量頭；體(ti) 積小，便於(yu) 組裝到以前沒法使用的窄小空間使用。

技術指標

型號　　　　　　　　　　　　TM-2070

被測物體(ti) 　　　　　　　　　　光學平麵（反射率0.5%以上）

測量項目　　　　　　　　　　傾(qing) 角（θX,θY）

測量距離 ，測角範圍　　　　　0～110mm ±70分

　　　　　　　　　　　　　　0～170mm ±45分

　　　　　　　　　　　　　　0～250mm ±30分 距離和測角範圍相關(guan) 性請見圖

測量原理　　　　　　　　　　光學自準直方式

量程傾(qing) 角（θX,θY）　　　　　±70分（圓形區域）

重複精度※1　　　　　　　　1秒

直線度※2　　　　　　　　　全量程的±0.25%（±0.35分）

光源

波長　　　　　　　　　　　　650±10nm

功率　　　　　　　　　　　　大1mW（JIS C6802 2014 2級）

光束直徑　　　　　　　　　　Φ1mm※3

輸入輸出數據規格

D-Sub 9 針公插座　　　　　　測量數據輸出（60回/秒），控製指令輸入

mini USB Mini-B　　　　　　畫像輸出 ※4

歐姆龍造：XG4A-2034　　　IN ：TARGET,LD ON/OFF,APC,SOFT RESET

　　　　　　　　　　　　　OUT：READY、REL,OK、NG、ND、ER、LD ON、GOOD

功耗　　　　　　　　　　　大15W

外形尺寸（不含局部突起）　TM-2070：W38×D42×H18mm / GP-2000：W50×D55×H100mm

自重　　　　　　　　　　　TM-2070：0.1kg / GP-2000 0.3kg

※1 距離50mm靜態測量敝公司標準樣品，測量值的6σ值。攝像頭輝度（PK）180

※2 距離50mm測量敝公司標準樣品結果，相對於(yu) 理想直線的偏差。被測物不同時其結果會(hui) 略有變化。

※3 測量頭光束出口處的光束直徑（1/e·基準）。

※4 使用附屬專(zhuan) 用軟件「GP-2000 Paramset」，可確認攝像頭圖像。

超小型角度測量儀(yi) TM-2070：

·多種係統搭建方法

對應Windows PC、PLC、智能手機、平板電腦等各種硬件。

附帶數據輸入輸出接口，光源LD控製，相對原點控製，實時連續過程監視等。

·附屬品

GP-2000(圖像處理組件) /電纜線(1m) /

電源線插座 /橡膠腿 /專(zhuan) 用軟件（Windows10日文版·英文版　32,64bit）

·圖像處理組件的固定方便，可直接安裝到標準尺寸的電器安裝導軌（Din rail）上。

注意：

· 我們(men) 保留無事前通知的產(chan) 品外觀和技術指標的改進權利。請一定使用附屬的電纜。另外也可選購2m長的同規格電纜。橡膠足方便擺放固定圖像處理組件GP-2000。
