在西格瑪光機光學元件製造中，外形尺寸公差與(yu) 倒角標準是確保產(chan) 品質量與(yu) 互換性的關(guan) 鍵因素。本文將詳細闡述西格瑪光機平麵基板、楔形基板、凹麵反射鏡基板、球麵單透鏡、柱麵透鏡以及棱鏡的外形尺寸公差與(yu) 倒角標準，幫助用戶更好地理解這些技術規格的重要性。

一、外形尺寸公差

外形尺寸公差是指產(chan) 品實際尺寸與(yu) 設計尺寸之間允許的最大偏差範圍。它直接關(guan) 係到產(chan) 品的裝配精度和使用性能。

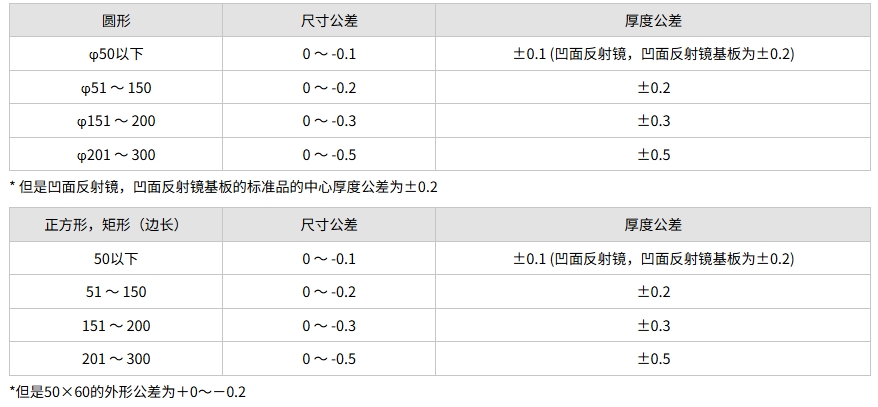

1.平麵基板、平行平麵基板、楔形基板、凹麵反射鏡基板

·對於(yu) 圓形產(chan) 品，根據直徑大小分為(wei) 不同區間，尺寸公差從(cong) φ50以下的0至-0.1毫米逐漸增加到φ201至300的0至-0.5毫米。厚度公差則根據產(chan) 品類型有所不同，但一般保持在±0.1至±0.5毫米之間。特別注意的是，凹麵反射鏡及其基板的標準品中心厚度公差為(wei) ±0.2毫米。

·對於(yu) 正方形和矩形產(chan) 品，邊長公差與(yu) 圓形產(chan) 品相似，但特定尺寸（如50×60）有特定的公差要求。

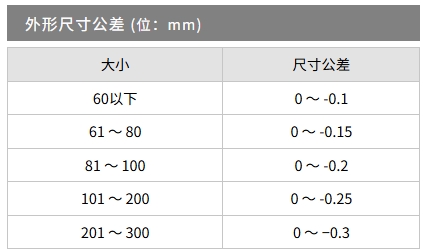

2.球麵單透鏡與(yu) 柱麵透鏡

這類產(chan) 品的尺寸公差根據透鏡的大小而定，從(cong) 60毫米以下的0至-0.1毫米到201至300毫米的0至-0.3毫米。

二、倒角標準

倒角是指對產(chan) 品邊緣進行斜切處理，以減少應力集中、提高裝配便利性和美觀度。

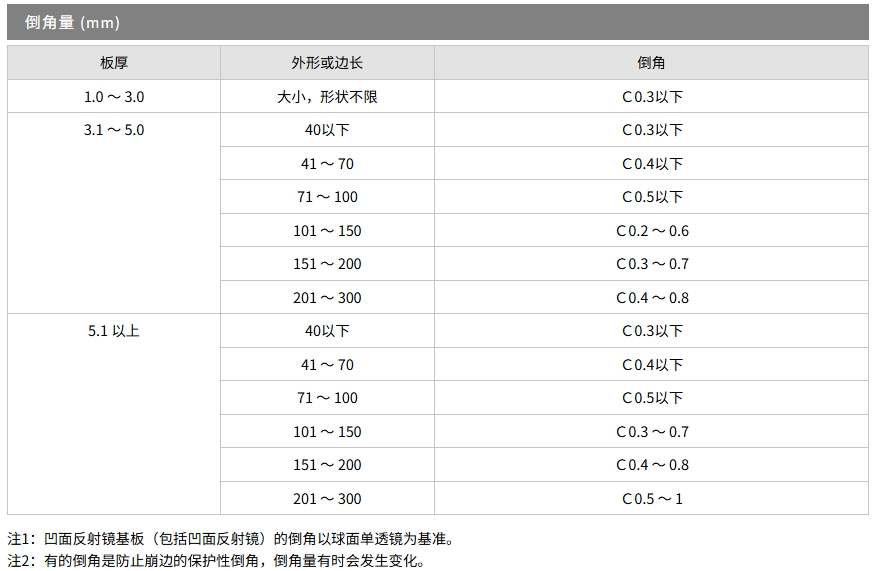

1.平麵基板、平行平麵基板、楔形基板、凹麵反射鏡基板

·倒角量根據板厚和外形或邊長來確定。例如，板厚在1.0至3.0毫米之間時，無論大小形狀，倒角量均不超過C0.3毫米。隨著板厚和尺寸的增加，倒角量也相應增大，但最大值一般不超過C1.0毫米。

·特別注意，凹麵反射鏡基板的倒角以球麵單透鏡為(wei) 基準，並且有的倒角是出於(yu) 防止崩邊的保護目的，因此倒角量可能會(hui) 有所變化。

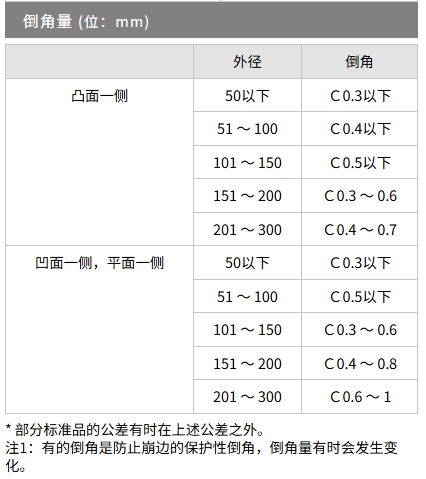

2.球麵單透鏡與(yu) 柱麵透鏡

對於(yu) 這類透鏡，倒角量根據外徑大小來劃分。凸麵一側(ce) 的倒角量通常小於(yu) 凹麵一側(ce) 或平麵一側(ce) 。

3.棱鏡

棱鏡由於(yu) 其特殊的棱角形狀，有時需要進行保護性倒角以確保棱角不受損傷(shang) 。因此，棱鏡的外形尺寸通常是假設沒有倒角時的尺寸。實際產(chan) 品中，倒角量會(hui) 根據具體(ti) 情況進行調整，以滿足保護性要求。
