用於(yu) 光學係統的玻璃材料大致分為(wei) 3種，透過光線的棱鏡或半反射鏡等的光學玻璃，用於(yu) 反射鏡的基板玻璃，和根據折射率或波長分散被詳細分類的透鏡用玻璃。

光學玻璃材料

有代表性的光學玻璃材料有BK7和合成石英。它們(men) 的內(nei) 部品質較高，化學性能穩定，也是比較容易采購的材料。

BK７

一般被稱為(wei) ［BK7］或［BKseven］的光學玻璃，自很早以前就用於(yu) 透鏡或棱鏡。

雖然因生產(chan) 商的不同也有BSC7或BSL7等型號，但是由於(yu) 成分構成，光學特性，物理特性，化學特性都基本相同，［BK7］作為(wei) 一般名稱被使用。

可見譜區的透過性良好，氣泡或雜質較少，對光學係統有不良影響的條紋和折射率的不均勻性也降低到幾乎不產(chan) 生影響的水平。

除透鏡或棱鏡之外，也用於(yu) 反射鏡或分光鏡基板或各種鍍膜濾光片基板等的大部分光學元件中。

準分子激光用合成石英

紫外線照射到玻璃上時，有時會(hui) 產(chan) 生熒光。

而且，長時間不斷透過紫外線時，玻璃內(nei) 部會(hui) 附著棕色，會(hui) 產(chan) 生被稱為(wei) 曝光變色（Solarization）的現象。

合成石英是不易產(chan) 生熒光或曝光變色（Solarization）的玻璃，但當紫外線的波長變短時，有時也會(hui) 產(chan) 生這種現象。原因是由於(yu) 玻璃中含有的雜質或玻璃內(nei) 部存在分子級別的缺陷導致的。通過提高材料的純度，改善製造方法可以減少這些現象。

通過這種特殊的製造方法生產(chan) 的合成石英，用於(yu) 準分子激光ArF（193nm）或KrF（248nm）中。（用於(yu) ArF準分子激光時請至芬創商城問詢。）

合成石英

僅(jin) 由純粹的二氧化矽構成的，不含其它成分的光學玻璃。與(yu) BK7相比，具有在紫外譜區和紅外譜區透過率較高，熱膨脹係數較小的特征。

折射率比BK7略小，但具有和BK7同等水平的內(nei) 部品質，與(yu) BK7一樣用於(yu) 各種光學元件。尤其是在可見光之外的波長區域經常被選用。

而且，因為(wei) 熱膨脹係數較小，也用於(yu) 高麵型精度的反射鏡基板或平麵樣板。

無水合成石英

合成石英在紅外1.38μm，2.22μm，2.7μm的波長條件下具有特征性的吸收。

這是由於(yu) 附著在二氧化矽分子上的水（OH基）分子的吸收產(chan) 生的。

無水合成石英是在沒有二氧化矽與(yu) 水相結合的特殊環境下製造的，擴展到3.0μm的紅外區域仍然具有較高的透過率。

但是，為(wei) 了強製脫水而混有其它雜質，紫外譜區的透過率不太高。

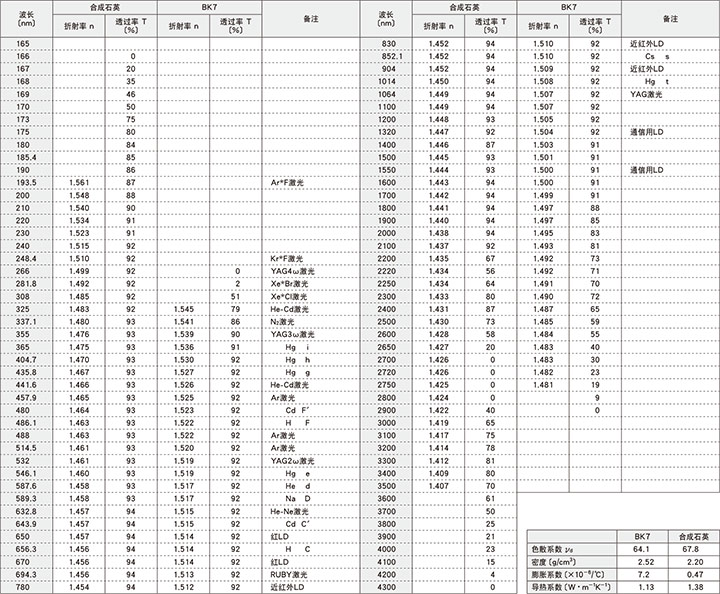

合成石英和BK7的折射率，透過率比較表（參考數據如下） 板厚 : 10mm

※透過率中包括由於(yu) 正反麵反射造成的光量損失。
