西格瑪光機PDBS網點反射分光鏡，是一種在玻璃基板上，鍍了矩陣分布（水珠花紋模樣）的反射鋁膜點而成的分光鏡，其特性隨入射角的變化小，可用於(yu) 紫外到紅外的波長範圍。

西格瑪光機PDBS網點反射分光鏡

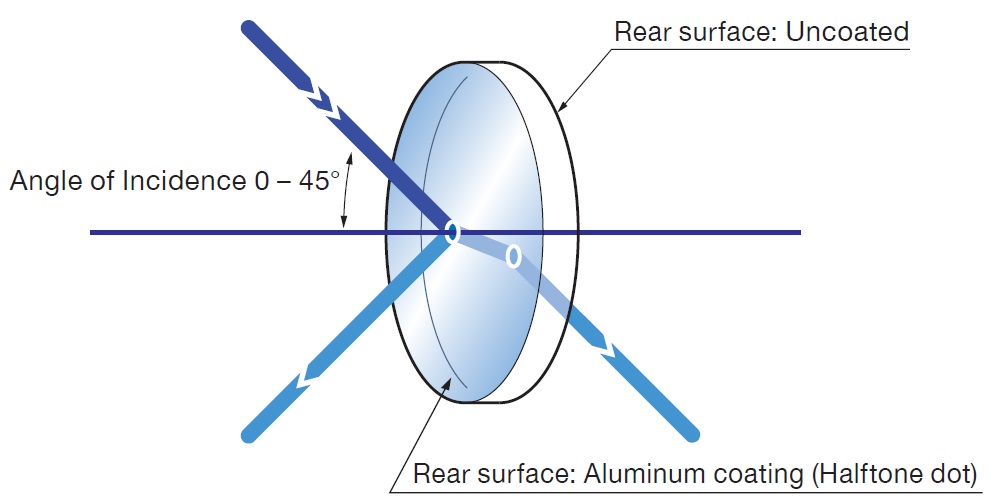

功能說明圖

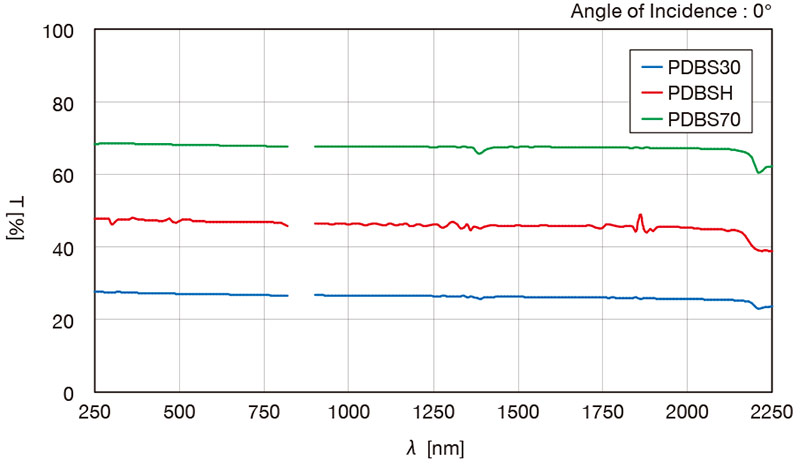

透過率波長特性（參考數據）

PDBS網點反射分光鏡特征：

●改變鍍膜點的總麵積比，可調整反射透過的比率。

●不是電介質膜，改變入射角，其反射透過率比幾乎不發生變化。

●可提供直徑為(wei) φ25.4mm和φ50.8mm的2種尺寸的，分光比為(wei) 7:3, 5:5, 3:7的規格產(chan) 品。

通用指標：

材質　　　　　　合成石英

平行度　　　　　＜3′

鍍膜　　　　　　正麵　Al＋MgF2

　　　　　　　　反麵　無鍍膜

推薦入射角度　　0°～45°

適用波長範圍　　250～2200nm

表麵質量　　　　80-50

點距　　　　　　0.3mm

有效直徑　　　　除去外周大約1.5mm寬的圓環部

注意：

▶用於(yu) 相幹性好高的激光束時，可能會(hui) 發生衍射。

▶入射光會(hui) 發生散亂(luan) 。

▶受基板折射率和厚度的影響，相對入射光，其透過光的光軸大約會(hui) 平移0.5mm。

▶入射光束的直徑非常細時，實際的分光比會(hui) 偏離理論值。

▶請不要用水，溶劑清洗鏡片。否則，易造成鏡麵老化。

▶請用於(yu) 少塵及不結露的環境。如果鏡麵附著了灰塵，請不要直接用嘴吹，要用幹燥的空氣輕吹。

上海芬創溫馨提示：

▶本公司接受定製樣本目錄上沒有的非標尺寸，波長和分光比的產(chan) 品。
