西格瑪光機RPB45°鍍膜直角棱鏡可以作為(wei) 反射鏡的替代品使用，由於(yu) 棱鏡沒有特殊的支架也能自立，可以選擇很多種安裝方法，對縮小裝置空間很有效。而且，棱鏡的角度精度或麵型精度非常高，可以直接粘接在機械加工零件上使用。

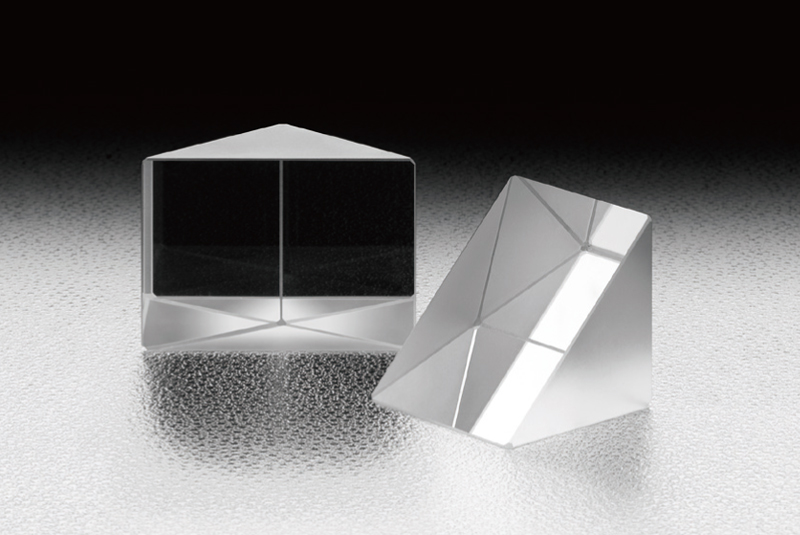

西格瑪光機RPB45°鍍膜直角棱鏡

特征：

●RPB13作為(wei) 反射鏡的替代品使用斜麵反射。

RPB1的斜麵反射利用棱鏡的臨(lin) 界角，棱鏡的入射·出射光的兩(liang) 麵都鍍有防反射膜；RPB2在小於(yu) 臨(lin) 界角入射角度條件下也可以使用，在斜麵鍍有反射膜（Al＋MgF2）；RPB3是不讓光線通過棱鏡內(nei) 部的，在斜麵正麵反射的棱鏡。共有這三種類型。

● RPB4使用頂角（直角）的2個(ge) 挾麵反射。可以作為(wei) 直角的標準樣板或用於(yu) 同時觀察相反的2個(ge) 方向。

● RPB5使水平方向的入射光線以相同的角度返回。用於(yu) 雙通幹涉儀(yi) 或自準直儀(yi) （自相關(guan) 器）等中。

通用指標：

材質　　　　　　BK7(折射率 nd＝1.517)

基材麵型精度　　λ/4

角度精度　　　　±1′ (90°及45°)

鍍膜　　　　　　防反射膜或Al＋MgF2(保護膜)

適用波長　　　　400～700nm

表麵質量　　　　40-20

有效直徑　　　　外形尺寸90%的長方形內(nei) 接圓或橢圓

信息：

>>>承接製造非產(chan) 品目錄尺寸或使用波長等的產(chan) 品。

>>>備有沒有鍍膜的棱鏡。

注意：

1.由於(yu) 實際測量A尺寸時內(nei) 含倒角，所以會(hui) 比目錄產(chan) 品尺寸短一些。尺寸公差依據斜麵和2個(ge) 底麵組成的三角形的邊長定義(yi) 。

2.從(cong) 空氣中射入光線到斜麵時，幾乎所有的光線都會(hui) 進入棱鏡，隻有部分反射。

3.對於(yu) 無鍍膜麵，從(cong) 玻璃一側(ce) 以41°以下（小於(yu) 臨(lin) 界角）的入射角度射入光線時，部分光線會(hui) 透過到空氣側(ce) ，不會(hui) 形成全反射。

4.無膜麵沾有指紋或汙漬時，即使是大於(yu) 臨(lin) 界角，有時也不會(hui) 形成全反射。請不要使無膜麵接觸到任何物品。

5.關(guan) 於(yu) RPB5，請在相對斜麵0±5.7度的範圍內(nei) 使用。超過這個(ge) 範圍時，將不會(hui) 有全反射。

6.RPB2鍍有鋁膜，入射角度即使小於(yu) 臨(lin) 界角也會(hui) 被反射，但是反射率比RPB1低12%以上。
