西格瑪光機無鍍膜/鍍膜刀口棱鏡（挾直角的2麵鍍Al＋MgF2保護膜、斜麵無鍍膜）兩(liang) 種，均為(wei) 研磨直角麵，其棱線非常尖銳。直角棱線沒有倒角，從(cong) 斜麵側(ce) 觀測時，其棱線非常細，幾乎沒有接頭部分。

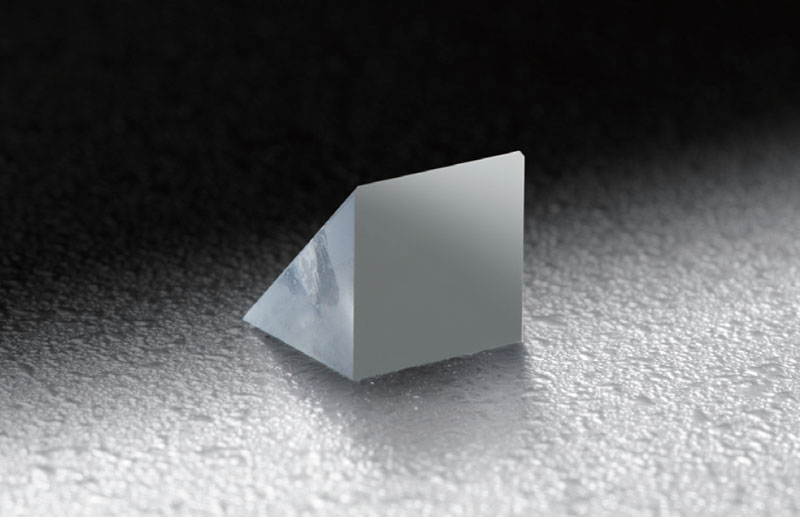

刀口棱鏡

由於(yu) 直角棱線是非常細的直線，使用當中可以用作觀測係統的基準直線。從(cong) 斜麵側(ce) 入射，其入射角為(wei) 0±5.7度範圍內(nei) 時，滿足臨(lin) 界角條件，可實現全反射。而對於(yu) 鍍膜款，同樣可用於(yu) 入射角大於(yu) ±5.7度的光束或發散光，適用於(yu) 大視野的觀測。

兩(liang) 款產(chan) 品采用BK7(折射率 nd＝1.517)材質，直角棱部棱線處理為(wei) 刀口(無倒角)，其它棱線是非倒角，麵形精度為(wei) λ/4，表麵質量40-20。有效直徑在90%邊長的內(nei) 接圓或橢圓，對於(yu) 鍍膜款激光損傷(shang) 閾值 為(wei) 0.25J/cm2(脈衝(chong) 寬10ns，重複頻率20Hz)，大小有10mm到30mm可選，此外我們(men) 也承接製造非產(chan) 品目錄尺寸的產(chan) 品。

對於(yu) 無鍍膜款：臨(lin) 界角的反射麵的反射率幾乎是100%，但是入射和出射兩(liang) 麵加起來會(hui) 有8%左右的損失。在沒鍍膜斜麵上有指紋或其他髒物的話，入射角即使大於(yu) 臨(lin) 界角，也可能不發生全反射。沒鍍膜的斜麵不能接觸任何東(dong) 西。

對於(yu) 鍍膜款：KRPB4是鍍了鋁膜的，可以實現大於(yu) ±5.7度入射角時的反射，但其反射率要比KRPB低大約23％（1麵大約低12%）。

需要注意的是：

1.直角棱線部的刀口非常容易破損，千萬(wan) 不能和其他物品碰撞。

2.刀口部不能使用鏡頭紙等擦拭。如果發現有異物附著，請用氣囊吹。

3.實測的尺寸A包含了倒角部分，所以會(hui) 比樣本值稍小。尺寸公差由斜麵和兩(liang) 個(ge) 底麵所成三角形而定。
