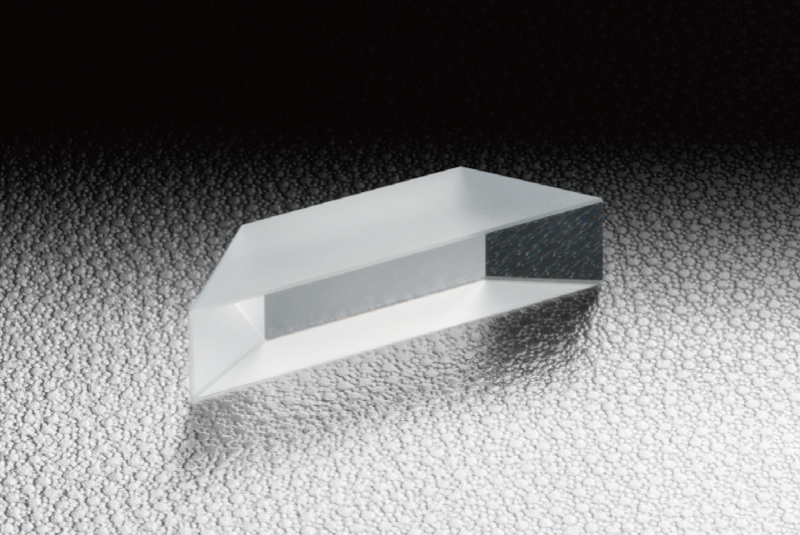

西格瑪光機道威棱鏡，通過道威棱鏡觀察圖像時，圖像呈現上下顛倒。而且旋轉道威棱鏡時，圖像的旋轉量為(wei) 2倍。可用於(yu) 需要旋轉調節圖像等的用途。可以旋轉道威棱鏡的專(zhuan) 用固定支架可選擇。元件的光軸和支架的旋轉中心被調整在一起。

特點：

●經過精密加工，幾乎沒有光軸的偏離。

●為(wei) 了使像的口徑（A×B）完整，不產(chan) 生缺損地精密設計·加工長度（D）。

●另外備有可用於(yu) 激光實驗等的麵型精度λ/4型。

信息：

>>>承接追加入射·出射麵鍍防反射膜或底麵鍍鋁膜等的加工。

注意：

1.旋轉道威棱鏡得到正立圖像時，正立圖像的左右呈鏡麵對稱。

2.使用道威棱鏡的高倍觀察係統中，可能會(hui) 存在色差。

3.由於(yu) 實際測量D尺寸時內(nei) 含倒角，會(hui) 比目錄產(chan) 品尺寸短一些。尺寸公差依據底麵和2個(ge) 斜麵組成的梯形的底邊長定義(yi) 。

4.棱鏡的底麵（無鍍膜麵）弄髒時，觀察圖像上有時會(hui) 映有汙漬。請不要使棱鏡的底麵接觸到任何物品。

通用指標：

材質　　　　　　　　　　BK7(折射率 nd＝1.517)

斜麵角度　　　　　　　　45°±3′

鍍膜　　　　　　　　　　無鍍膜：DOP-4

　　　　　　　　　　　　防反射膜：DOP-4M　(400～700nm)

表麵質量　　　　　　　　20-10

有效光束直徑　　　　　　A，B尺寸90%的正方形內(nei) 切圓
