HPOBL-5高功率激光用聚光物鏡是一款齊焦距離為(wei) 45mm，鏡片間不使用光學膠膠合而是空氣隙的物鏡，鏡片材料全部采用合成石英，適用於(yu) 大功率激光的聚焦或準直。

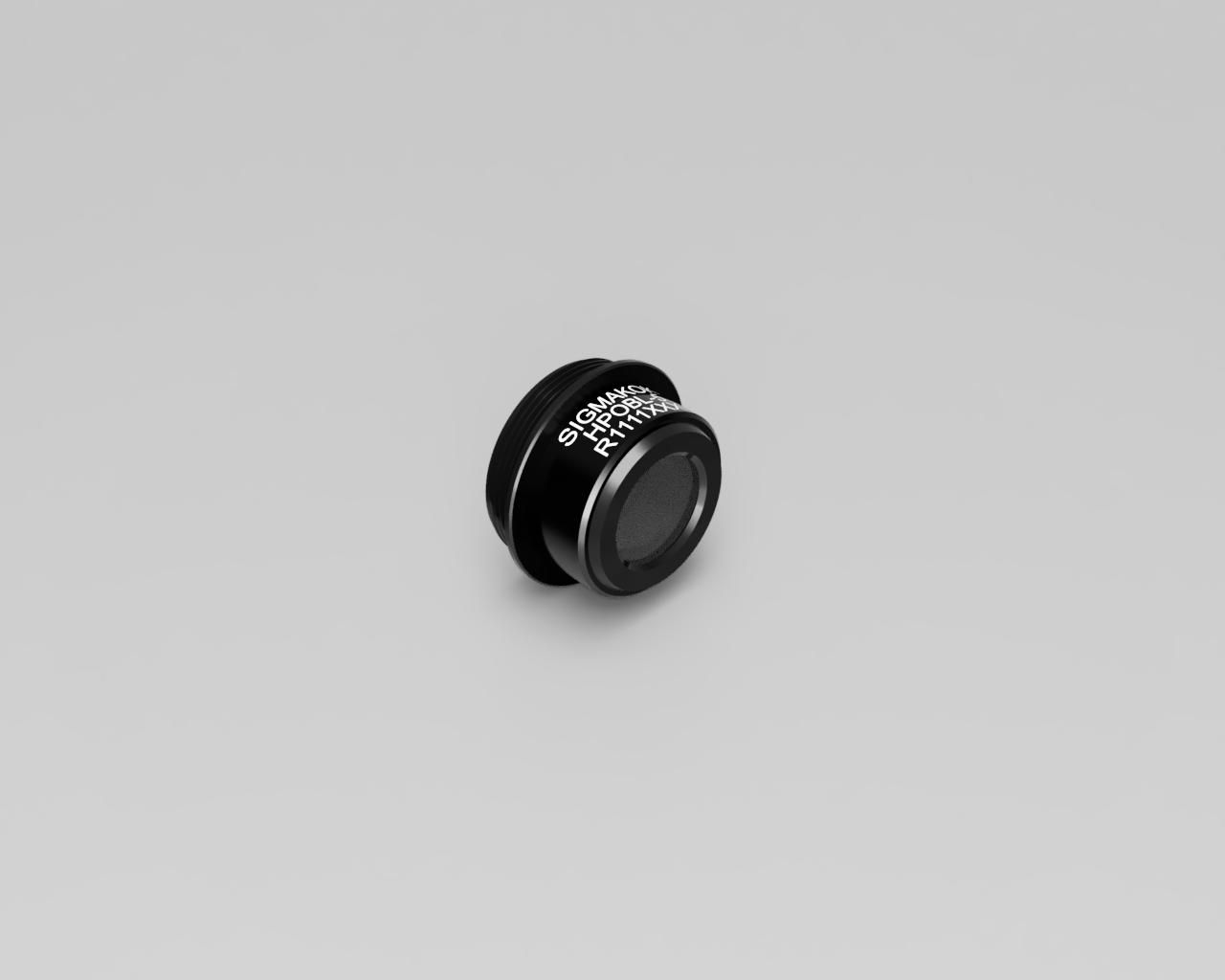

HPOBL-5高功率激光用聚光物鏡

HPOBL-5高功率激光用聚光物鏡

針對可見光～近紅外波段的單色光充分校正了球差和慧差，可將平行光匯聚為(wei) 接近衍射極限大小的光斑。

鍍有工作波長為(wei) 495-570nm的寬帶減反射膜。可用於(yu) 較寬光譜範圍內(nei) 的各種波長的激光。另外，在632.8nm也有一定程度的透過，可以使用He-Ne激光等作為(wei) 導向光。

因軸上性能較佳，建議在使用過程中相對移動聚光側(ce) 的加工或觀察對象，不要使用振鏡等進行掃描。

為(wei) 了保護物鏡以避免被激光加工時飛濺的粉塵所損傷(shang) ，在10倍物鏡上可以安裝保護窗玻璃並在必要時更換。（20倍物鏡原本帶有保護窗玻璃。）

特征：

激光損傷(shang) 閾值　　　　 7J/cm2

增透膜波長　　　　　 495 - 570 nm

NA　　　　　　　　　0.125

實際視場(φ24目鏡)　　2.4mm

瞳孔直徑　　　　　　10mm

工作距離WD　　　　 36mm

自重　　　　　　　　0.016kg

焦距ｆ　　　　　　　40mm

焦深　　　　　　　　20.8μm

倍率　　　　　　　　5x

分辨率　　　　　　　2.6μm

信息

承接減反射膜工作波長的定製（可見光~近紅外）。

備有專(zhuan) 用固定鏡架（LHO-20.32），也可使用物鏡適配器（TAT-18OA）將物鏡固定於(yu) 十字調節鏡架（TAT）上。

用於(yu) 激光加工時，可配合同軸照明觀察裝置（OUCI-3）以及激光導入組件（DIMC-532R）使用。

注意

用於(yu) 大功率激光，或在高溫光源附近使用時，可能導致鏡片溫度升高，焦距發生變化。

入射光束直徑過小的話，得不到較小的聚焦光斑。

鏡片材料全部為(wei) 合成石英，沒有校正色差。
