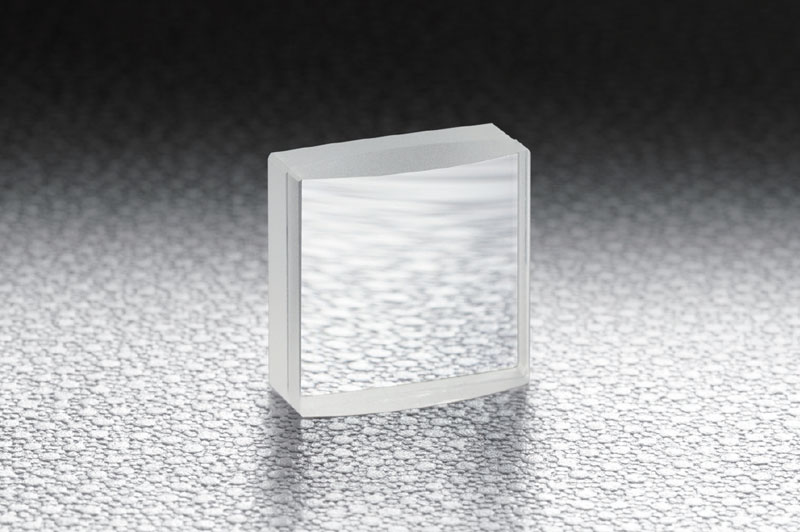

西格瑪光機消色差雙膠合柱麵透鏡是把兩(liang) 個(ge) 不同折射率分散特性的柱麵透鏡粘接成一個(ge) 組合透鏡，它的好處是容易得到接近理論極限寬度的細線。如果在使用平凸柱麵鏡（CLB-P）時對線像的色差或線寬不滿的話，建議選用此消色差雙膠合柱麵透鏡。

消色差雙膠合柱麵透鏡

西格瑪光機消色差雙膠合柱麵透鏡通用指標：

材質　　　　　　　　　　N-SF5/BK7

設計波長　　　　　　　　蘭(lan) 色：486.1nm，綠色：546.1nm，紅色：656.3nm

鍍膜　　　　　　　　　　防反射多層膜

粘接劑　　　　　　　　　紫外固化型粘接劑

激光損傷(shang) 閾值(參考值)　　0.3J/cm2(脈衝(chong) 寬10ns，重複頻率20Hz)

表麵質量　　　　　　　　60-40

有效直徑　　　　　　　　外形尺寸的90%正方形的內(nei) 接圓

特點：

●在整個(ge) 可見光區域實施了優(you) 化設計，焦距的一致性好。

●線像的方向和柱麵鏡的邊（記號B）平行，調整方便。

●可以代替分光光度計的窄縫使用。

注意：

1.此類消色差雙膠合柱麵透鏡對光束入射方向有要求。請將平行光束從(cong) 曲率半徑較小側(ce) （側(ce) 麵箭頭所指示側(ce) ）入射。否則，線像會(hui) 變粗。

2.在母線方向（B方向），既沒有消色差或消球差功能，也沒有匯聚功能。

3.入射一個(ge) 線光源，無法等到一束平行光，其在母線方向（B方向）是發散的。如希望得到很細的線像，必須入射一束很平行的光束。
