即使反射鏡的厚度有變化，其反射麵位置也保持在立柱中心不變的同軸2維可調鏡架。
反射鏡的反射麵位置和立柱中心位置一致，即使改變反射鏡入射角度為45度時，反射麵的位置仍不偏離原來的光軸。
有一個方向可以使用透過光束，所以也可用於分光鏡。
反射鏡鏡筒和部分鏡架的零件兼用，鏡架薄，和MHG係列鏡架相比，其操作空間更大。
鏡架的固定，既可用附屬的M4低頭螺釘從上方固定，也可使用M6的立柱固定。（從上方固定MHI-12.7時使用M3低頭螺釘，從下方固定時使用M4的立柱。）
利用鏡架的定位孔（φ3H7）可安裝定位銷，便於將反射鏡安裝在設計時預定的位置上。（MHI-12.7的定位孔為φ2H7）。

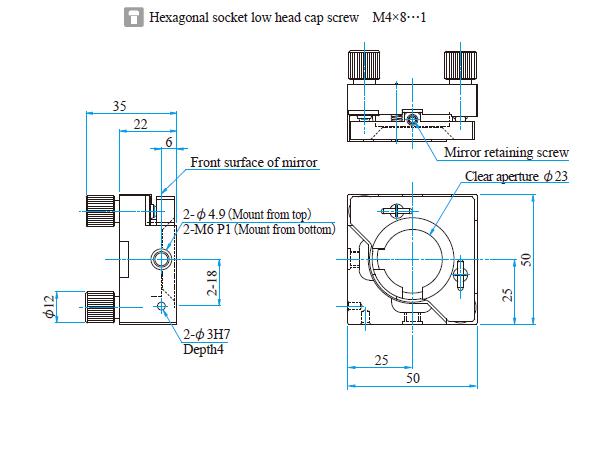

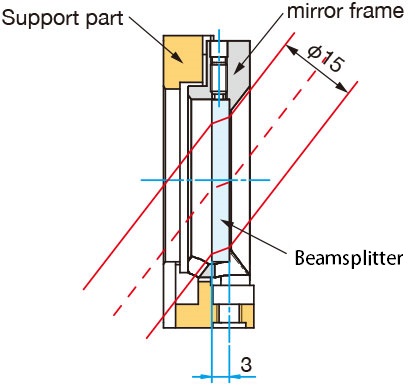

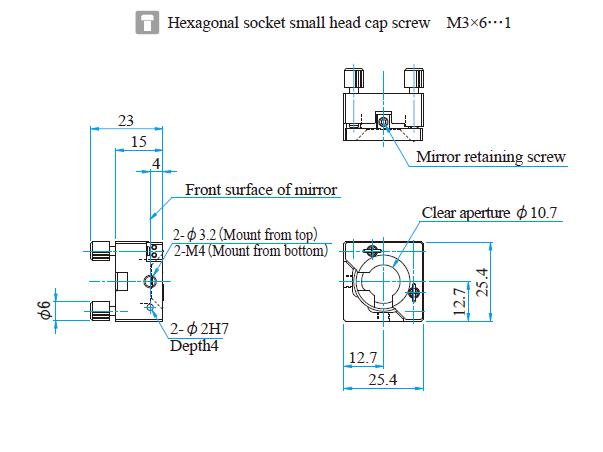

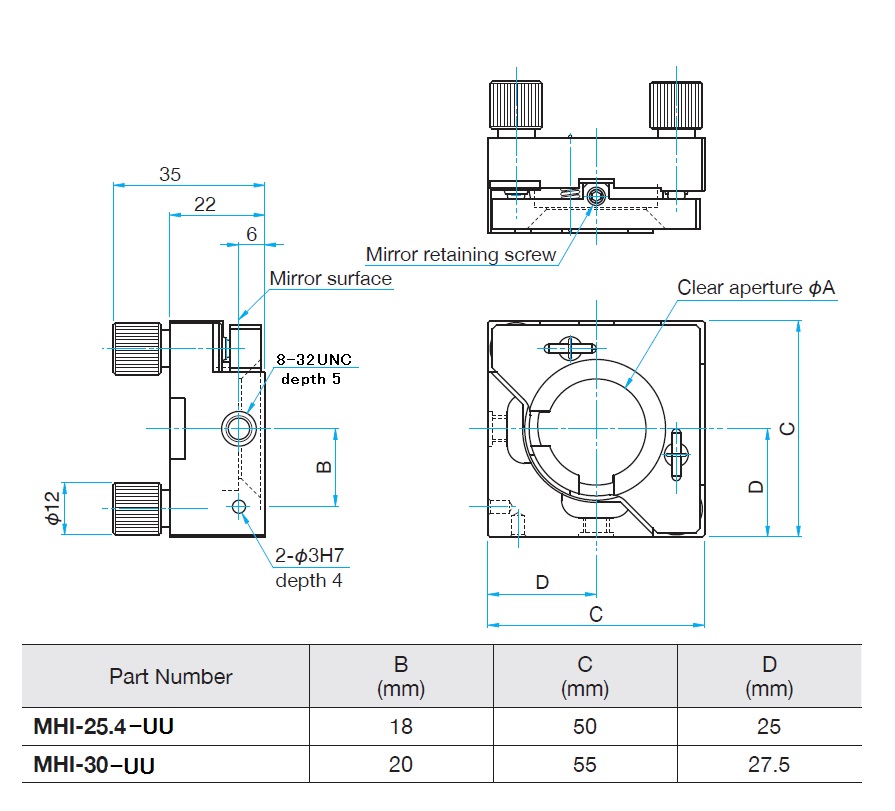

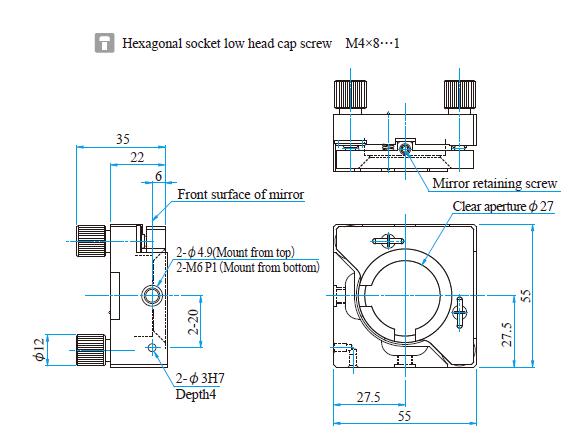

■MHI-12.7  ■MHI-25.4  ■MHI-30  ■MHI-25.4-UU/30-UU  MHI-30的剖麵圖  |
