立柱安裝板MHG-BPRO
立柱安裝板是一種能夠補償2維可調鏡架（MHG）的反射麵中心與鏡架位置偏差的連接板。
使用立柱安裝板時，光軸的高度會增高10mm。（MHG-12.7BPRO型是12.3mm）
立柱安裝板中，除M6螺釘立柱之外，還可用M4螺釘固定在平台或工作台上。
使用厚度5mm的反射鏡片時，反射麵與安裝中心的位置一致。如果反射鏡片厚度不是5mm時，仍有剩餘偏移量。

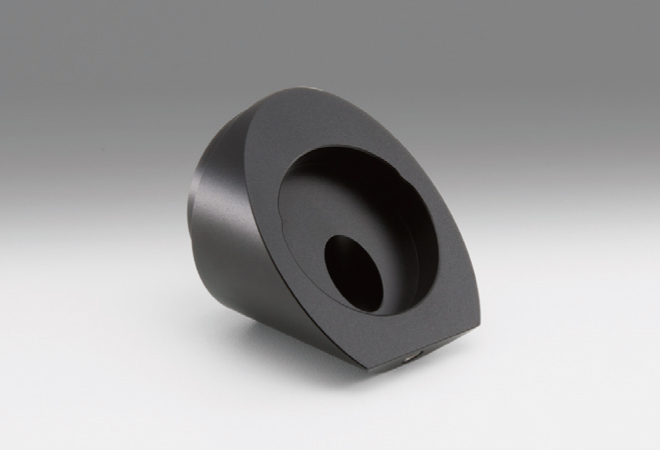

傾斜反射鏡適配器MHG-KAD
在光學平台上安裝2維可調鏡架（MHG）時，如果需要激光束垂直升起（或落下）時，可選用傾斜反射鏡適配器。
在2維可調鏡架（MHG）上安裝了傾斜反射鏡適配器後，由於其反射麵呈45度傾斜，所以鏡麵的調整範圍以及分辨率等，與樣本上的鏡架技術指標不一致了。
采用了鏡麵側麵三點固定的方法。
適配器被插入鏡架的鏡框中，所以轉動適配器，可改變反射鏡的傾斜方向。

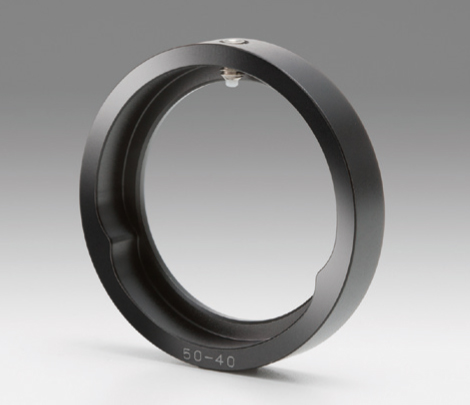

外徑適配器MHG-MAD
使用外徑適配器可將非標準尺寸的反射鏡固定到2維可調鏡架（MHG）上。
外徑適配器的端麵和2維可調鏡架（MHG）的端麵位置是一致的。但推薦的可使用的大反射鏡厚度時的反射麵處在適配器端麵內1mm的位置。
此適配器采用了側麵三點固定的方法。
請先將反射鏡固定在適配器內後，再將適配器固定到鏡架中。否則，無法固定反射鏡片。
鏡架的定位麵是反射鏡的背麵，所以鏡片厚度改變時，反射麵的位置也跟著改變。

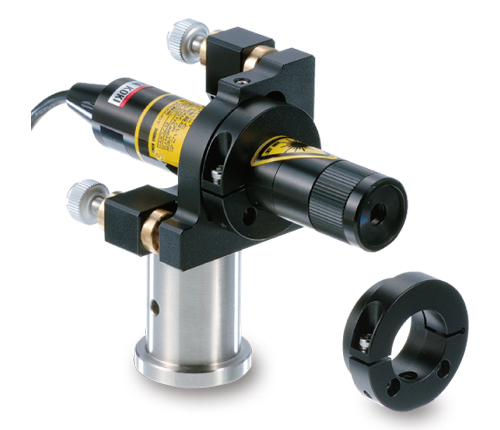

激光器安裝架MHG-20LDU
激光器安裝架是一種在2維可調鏡架上，固定並調整半導體激光器（LDU33）光軸的適配器。
激光器安裝架是一種開口型夾持環，可很好地固定激光器。但是如果擰得過緊，可能會損傷或損壞激光器，所以固定時請不要擰得太緊。
在安裝激光器安裝架時，可能會使激光器上的標簽脫落或破損。
在激光器安裝架底部安裝立柱時，可作為半導體激光器固定架使用。
半導體激光器（LDU33）需另外購買。具體的規格參數等，請參考樣本中［光源］的有關章節。

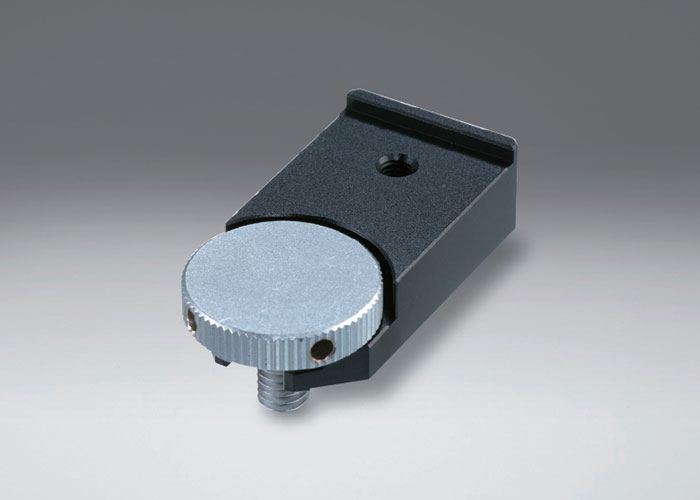

底板MHG-BP
該板可利用六角螺釘直接固定到防震台、鋁合金蜂窩型平台等帶有M6螺紋孔的底座等上麵。
使用立柱安裝板時，光軸的高度會增高10mm。（MHG-12.7BPRO型是12.3mm）
使用厚度5mm的反射鏡片時，反射麵與安裝中心的位置一致。如果反射鏡片厚度不是5mm時，仍有剩餘偏移量。

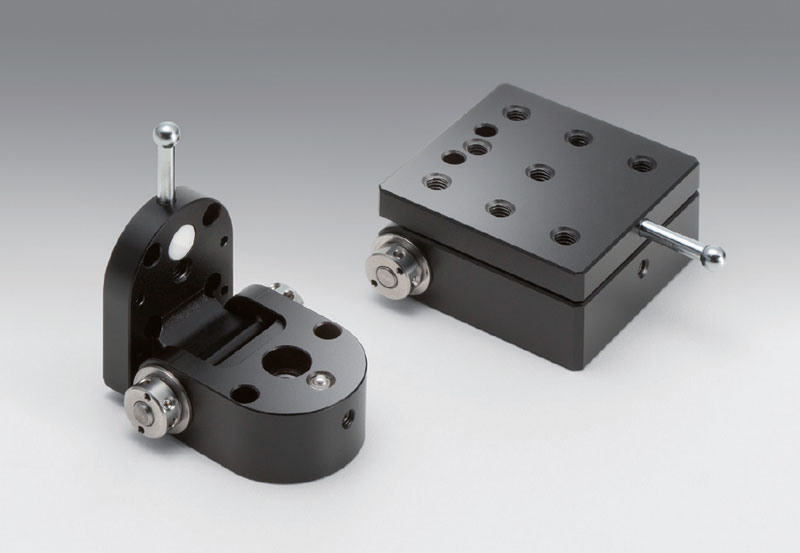

光路切換器FMB
在切換光學係統中的光路時，可方便移出或插入鏡架的部件。
如果希望在45度入射時，要求反射鏡麵與安裝中心的位置一致，請使用3mm厚的反射鏡（比如，TFA-20C03-10）和MHG-MP20-NL鏡架組合使用。
和NOMI LOCKTM型的鏡架組合使用，重複移出/插入時，其位置再現性很好。
在安裝高精度反射鏡鏡架（MHG-HS**-NL）時，為避免和調整旋鈕發生幹涉，請使用附帶的高度調整墊片。

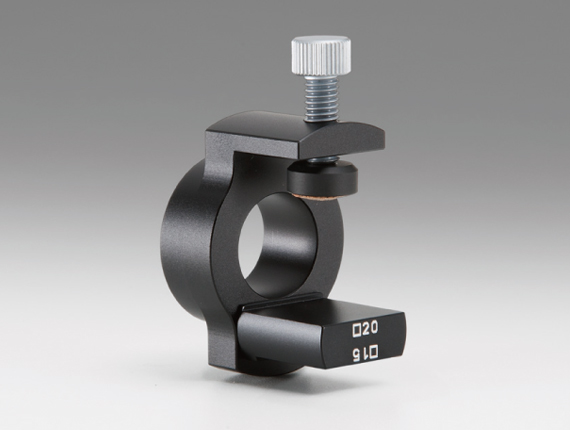

棱鏡適配器MHG-PAD
利用2維可調鏡架的優良的操作性能，配合棱鏡適配器可固定立方體分光鏡或棱鏡等。
NOMI LOCKTM的鎖定功能可以固定調整旋鈕，容易保證長時間的穩定性。
可以微調棱鏡或立方體元器件的轉動（θ），俯仰（α），但是不能調節偏擺 外形圖（β）。如果要調節偏擺（β）時，請在棱鏡適配器裝配到反射鏡鏡架，旋轉到合適的方向後再進行固定。
棱鏡適配器安裝位置為通孔，棱鏡在4個方向都可以使用。
2維可調鏡架的安裝孔與棱鏡中心有40mm的偏移量。安裝時需考慮該偏移量以確保棱鏡位置。
該適配器的棱鏡支撐板可上下翻轉，因此支撐板台麵有兩種高度，可安裝兩種不同尺寸的棱鏡。

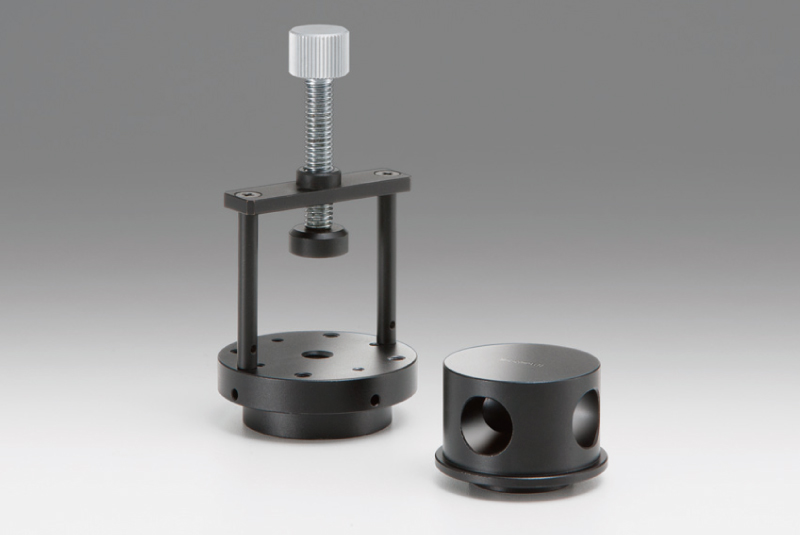

水平棱鏡適配器MHG-HPA
 這是一款可以實現將棱鏡置於中心位置的棱鏡適配件。
就如使用普通的棱鏡鏡架一樣，使用2維可調鏡架方便地固定棱鏡。也可用於NOMI LOCKTM型鏡架。
立方體光學器件的底麵到立柱安裝麵的距離為42.5mm。
到調整鈕的遠端距離為57.5mm。另外，考慮到必要的操作空間的話，光軸高度至少要100mm以上。
|
