反射鏡光學調整架種類很多，有客戶反映說不容易選擇。為(wei) 此，我們(men) 把各種調整架按功能分為(wei) 六種，下麵分別解釋說明，您隻要了解這六種功能，就可以比較容易地根據使用目的來選擇所需的鏡架了。

各種反射鏡光學調整架機能分類表

(1) 安裝中心

反射鏡鏡架可分為(wei) 兩(liang) 種：自帶立柱型和不帶立柱型

自帶立柱型鏡架（如MHAN）的立柱中心和反射麵中心一般是重合的（MMHN-25RRO，MMH-50M6除外）。所以，配置時隻需讓光軸和鏡架的中心重合就可以了。即使轉動鏡架的方向，其反射麵的位置也不變的，此類鏡架的設置很簡單。

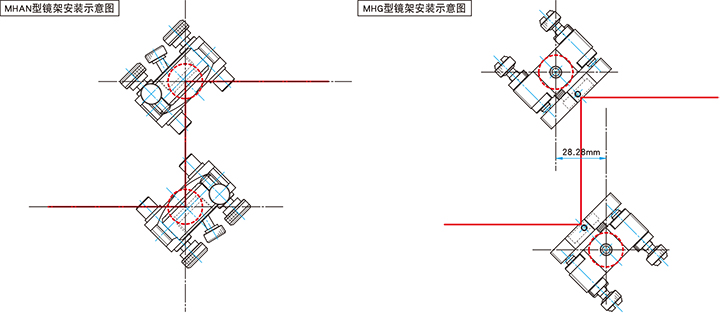

不帶立柱型的鏡架，其安裝中心和反射麵位置不一定一致。安裝中心與(yu) 反射麵中心位置有偏移，配置時要當心。（如右下圖所示）

配置中心位置有偏移的鏡架時，在固定鏡架之前，應先大致對準反射鏡角度。確認入射光束照射在反射鏡中心處後固定。不過，鏡架的安裝位置和平台或麵板的安裝孔位置不一定一致，推薦使用可調節安裝位置的底板或者可自由調節安裝位置的底座（如磁性底座等）。使用光學導軌時，通常希望其反射鏡中心位於(yu) 導軌的中心線上的，這時可以使用專(zhuan) 用的鏡架安裝板（MHG-BPRO係列）。

(2) 旋轉機構

MHAN鏡架及BHAN鏡架采用了兩(liang) 軸旋轉的萬(wan) 向式調整結構，反射鏡的反射麵可以被轉向任意方向。而且，由於(yu) 其中心和反射麵中心重合，即使改變反射鏡方向，光束也不會(hui) 偏離反射鏡中心。因此，調節光路時無需改變入射光束或鏡架的位置，就可以自由地改變反射光束的方向。此類鏡架的可旋轉角度沒有機械結構上的限製，其反射光束不僅(jin) 可以水平方向調節，也可以垂直方向調節。但是，如果光束直徑過大或入射角過大時，反射鏡鏡架會(hui) 遮擋光路，使反射光束的形狀發生改變。（如下圖所示）

(3) 微調中心

反射鏡鏡架通常帶有可微調角度的機構。微調機構有兩(liang) 種類型，一種是反射麵在旋轉軸線上的萬(wan) 向型。另一種是反射麵中心不在旋轉軸線上的2維可調型。

兩(liang) 者在一般的使用情況下沒有差別，但在幹涉儀(yi) 或者激光諧振器等係統中，這種微小的光程差也可能帶來影響。

2維可調反射鏡鏡架在角度調節過程中所帶來的光程長度變化，如右圖所示。

萬(wan) 向型反射鏡鏡架有光路長度變化較小的優(you) 點，但是結構複雜，零件較多，容易受溫度變化等影響的缺點。

2維可調反射鏡鏡架雖然在調節時光路長度會(hui) 有些變化，但是其結構簡單，零件數較少，受時間或溫度變化的影響小。在要求高的激光諧振器中，即使存在光路長度調整困難的缺點，仍普遍采用性能更穩定的2維可調鏡架。

2維可調反射鏡鏡架角度調整時的光程變化

(4) 元器件的固定方法

在幹涉儀(yi) 或激光匯聚等精密光學係統中，一般會(hui) 使用麵精度很高的反射鏡。這些反射鏡使用較厚的硬質材料，給人一種形狀不會(hui) 變化的感覺，但實際上用手指輕輕地壓一下，也會(hui) 引起反射鏡麵精度的變化。雖然這種變形難於(yu) 直接用肉眼觀察，但在精密光學測量中，可觀測到這種變化已經不可忽視。所以固定反射鏡時，一定要選擇合適的固定方法。

螺紋環固定

使用樹脂墊圈和鋁合金的螺紋環進行固定。因為(wei) 反射麵與(yu) 鏡框內(nei) 的基準麵吻合，即使反射鏡厚度有變化，反射麵的位置也不會(hui) 變化。

受到衝(chong) 擊或在運輸過程中，反射鏡也不會(hui) 輕易從(cong) 鏡框中脫落，性能可靠。但在精密光學係統中，使用螺紋環固定反射鏡時一定不能給反射鏡過大的壓力，但是恰當好處地把握螺紋環的緊固力度比較困難。

側(ce) 麵螺釘固定

在反射鏡的側(ce) 麵，由鏡架上的兩(liang) 個(ge) 小突起和一個(ge) 頭部為(wei) 樹脂材料的螺釘進行固定。通常其反射鏡的定位麵是其背麵，所以，不同的反射鏡厚度其反射麵位置也不同。另外固定反射鏡的側(ce) 麵時，反射鏡有傾(qing) 斜的風險。

反射鏡的內(nei) 部壓力可以通過改變擰緊螺釘的力矩進行控製。即便是在鏡架固定結束後也可以改變力矩的大小。在有衝(chong) 擊或振動的環境使用時，反射鏡有脫落的危險，使用時要注意。

(5) 調整旋鈕位置

在狹小空間或者複雜的光學係統時，有時會(hui) 出現鏡架調整困難，鏡架調整機構互相幹擾的問題。在這種情況下選用不同調整旋鈕位置的鏡架比較方便。比如，可選上操作型，或側(ce) 麵操作型。

鏡架不同，結構的複雜程度和穩定性也不同的，選用時請注意。

(6) 調整方法

微調機構有兩(liang) 種，帶刻度的微分頭和精密螺杆方式。微分頭一般有較長的旋扭部分，易把握，適用於(yu) 頻繁調整的場合。

精密螺杆具有和微分頭一樣的調整精度，外形尺寸小，有利於(yu) 光學係統的小型化。
