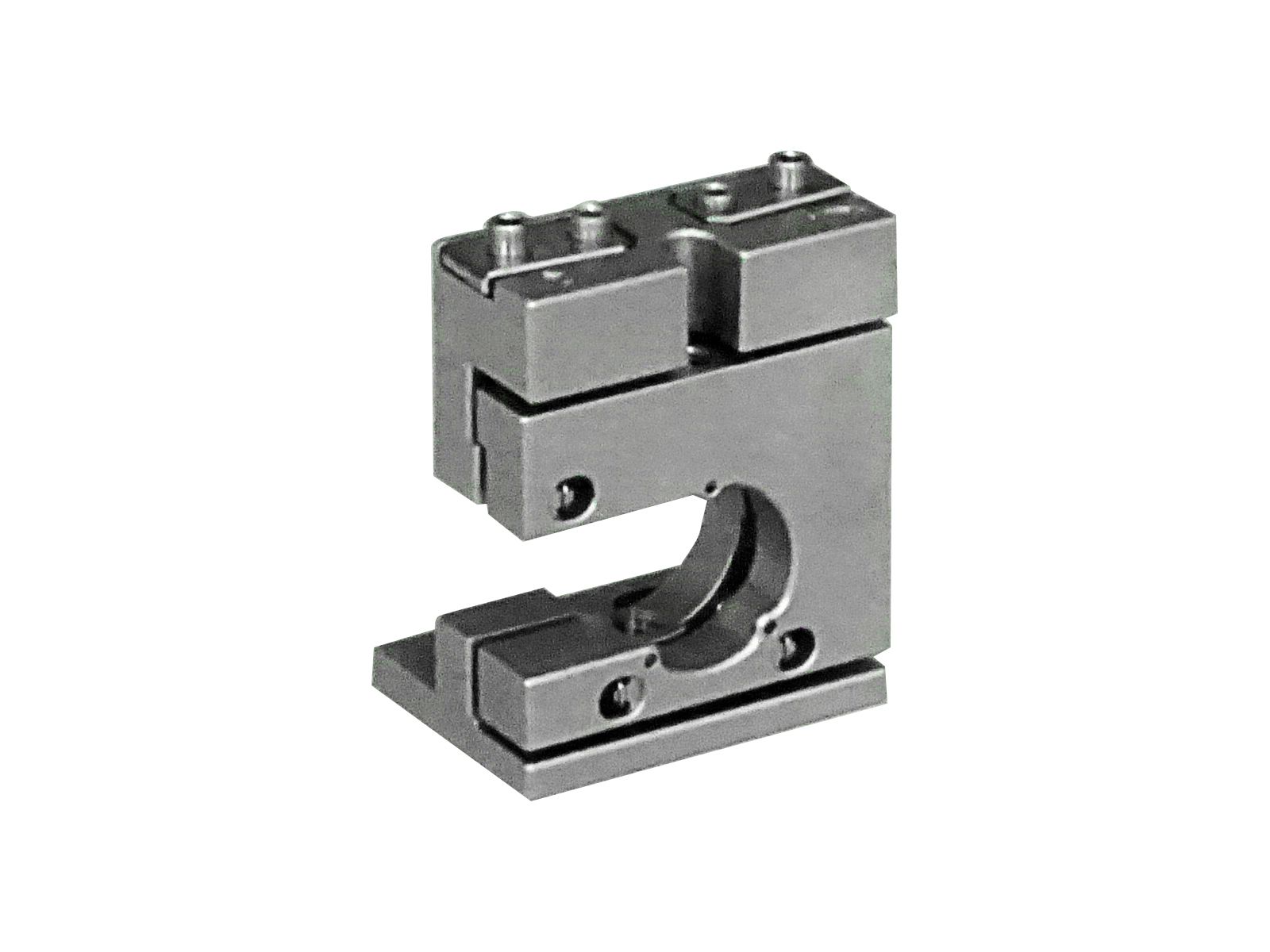

MHV-L-F/R係列上方可調二維光學調整架是西格瑪光機新發布的一款角度調整位置在上方的不鏽鋼鏡架、橫向占用空間小，單側(ce) 開口的形狀，方便近距離配置的反射鏡光學調整架，目前有光軸高度12.7和25.4mm兩(liang) 個(ge) 係列。

MHV-L-F係列鏡架

MHV-L-R係列鏡架

主要材料　　　　　不鏽鋼

表麵處理　　　　　無

鏡片裝入方向　　　從(cong) 前/後側(ce) 裝入

光軸高度　　　　　12.7/25.4mm

適用元器件外徑　　φ12.7/φ25、φ25.4mm

適用元器件厚度　　2～7mm

調整軸數　　　　　2軸

調整範圍(俯仰)　　±2-±1.5°

調整範圍(方位)　　±2-±1.5 °

分辨率(俯仰)　　　約0.7°-0.37°/周

分辨率(方位)　　　約0.65°-0.38°/周

有效直徑　　　　　φ11.4 mm/φ23 mm

自重　　　　　　　0.064 kg/0.16kg

MHV-L-F/R係列上方可調二維光學調整架特征：

·MHV-L-F係列鏡架，從(cong) 鏡架的前側(ce) 插入鏡片。MHV-L-R係列，則從(cong) 鏡架後側(ce) 插入鏡片。

·采用了便於(yu) 實現高分辨率調節的細牙螺紋(螺距P＝0.25mm)。

·可使用螺栓從(cong) 上方固定到平板底座上，也可在下側(ce) 使用立柱或支柱等支撐固定。

·備有使用膠水粘結固定鏡片的工藝孔。同時，還製備了防止鏡架整體(ti) 轉動的定位銷孔。

信息：

調整時，需使用1.5mm尺寸規格的內(nei) 六角扳手。請注意，不用扳手等工具，直接用手擰的話，是很難擰動的。

使用M4或8-32UNC螺栓，可固定到支柱(PST係列)，或轉接板上。

注意：

調整所需的內(nei) 六角扳手，不是本係列鏡架的附屬品。

MHV-L無法固定到M6規格的立柱(RO)上。請選用M4規格的立柱(ROC)，或8-32UNC規格的立柱（RO-UU)。
