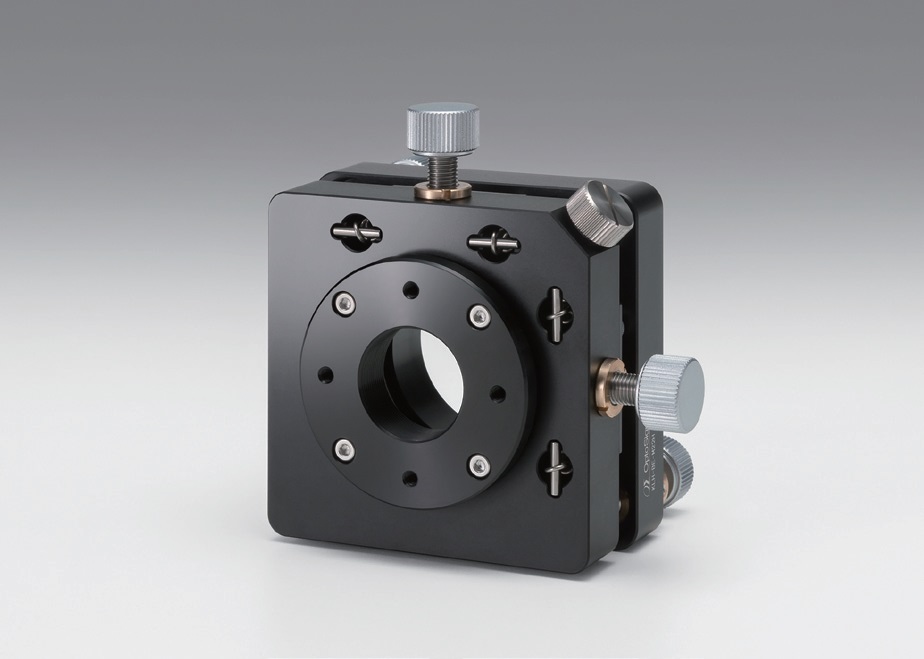

KLH-BE激光擴束鏡鏡架是激光擴束鏡（BE，LBED，LBE）專(zhuan) 用光學調整架。可調整出射光軸的位置和角度，適用安裝螺紋尺寸(M)：M22 P0.75；M34 P1的擴束鏡。

KLH-BE激光擴束鏡鏡架調芯範圍：φ2mm，調芯分辨率：0.25mm/周，角度調整範圍俯仰/方位：±2°，角度調整分辨率俯仰/方位：0.3°/周；0.2°/周，自重：0.38kg；0.68kg。

通用指標：

主要材料　　鋁合金

表麵處理　　黑色氧化

激光擴束鏡鏡架特征：

>>>安裝較大口徑的激光擴束鏡時，其穩定性也很好。

>>>附屬可動板角度鎖定機構，以及調芯鎖定機構，可防止調整後的擴束鏡的光軸偏移。

>>>可直接安裝立柱（RO），或支柱（PST）。

>>>KLH-BE-M22H上麵，備有固定擴束鏡（LBE）的螺紋孔（英製螺紋）。

備有可直接安裝在光學平台或平板上的底板（MHL‐BP）。

注意：

·調整光軸位置前，請把鎖緊機構完全鬆開。否則，會(hui) 限製可調範圍。

·調整完光軸的位置和角度後，再去調屈光度的話，會(hui) 影響出射光束的位置和角度。
