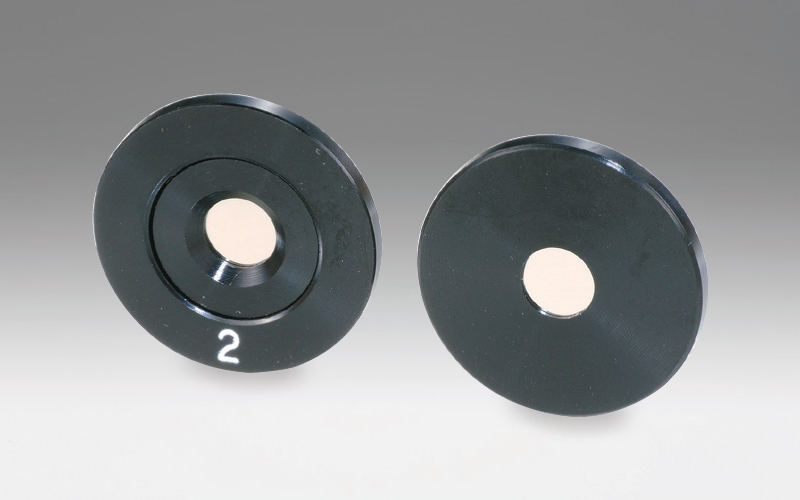

上海芬創西格瑪光機圓形針孔/窄縫光束整形鏡架為(wei) 在薄金屬箔上加工的400μm以下的針孔或窄縫，常用於(yu) 空間濾波器，激光衍射實驗以及校正顯微鏡倍率。

特點：

●采用精密刻蝕加工工藝，提高了針孔的真圓度和窄縫的平行度。

●YAG激光器（1064nm）和CO2激光器（10.6μm）用時，請選用PA-HEL型針孔或窄縫。此款產(chan) 品的材料為(wei) 高熱傳(chuan) 導率的銅，而且表麵鍍了高反射率的金膜。

●針孔箔（或者窄縫）被固定在鋁合金框內(nei) ，使用方便。

信息：

>>>可提供無鋁合金框架的針孔箔或者窄縫箔，詳情請谘詢。

>>>如需要φ1mm以上的可變開口直徑時，請選用可變光闌（IH）。

>>>可提供產(chan) 品目錄上沒有的定製開口直徑的針孔。

注意：

1.針孔處有灰塵顆粒時，影響光束通過。如發現光束無法順利通過針孔，請用空氣輕吹針孔附近進行清潔。

2.針孔箔或窄縫箔非常薄，很容易損壞。用手指按壓，或者用尖銳物體(ti) 碰觸時，會(hui) 損壞金屬箔。

3.用肉眼幾乎無法看到針孔上的開口，請使用高倍顯微鏡確認。

4.當表示窄縫寬度的數字在下方時，窄縫（通孔）的長邊在左右方向。

5.用於(yu) 脈衝(chong) 激光時，即使是高功率激光用針孔，也可能會(hui) 損壞的。在用於(yu) 脈衝(chong) 激光或高功率激光時，請確認光斑的能量密度是否超過了針孔損傷(shang) 閾值。

通用指標：

型號　　　　　　　　　　PA　　　　　　　　　　PA-HEL

開口形狀　　　　　　　　圓形　　　　　　　　　圓形

針孔材料　　　　　　　　鎳 　　　　　　　　　　銅

金屬箔厚度 　　　　　　　20±5μm　　　　　　　20±5μm

針孔部的表麵處理　　　　無　　　　　　　　　　金膜(兩(liang) 麵)

損傷(shang) 閾值(參考)　　　　　－　　　　　　　　　　50MW/cm2 (@700nm)

使用波長　　　　　　　　－　　　　　　　　　　700nm〜10.6μm

框架材料　　　　　　　　鋁合金　　　　　　　　鋁合金

框架表麵處理　　　　　　黑色氧化　　　　　　　黑色氧化
