西格瑪光機手動滑台技術指標涵蓋了手動滑台產(chan) 品多方麵的特性參數，這些參數對於(yu) 準確描述產(chan) 品性能、功能以及應用範圍具有極為(wei) 關(guan) 鍵的意義(yi) 。

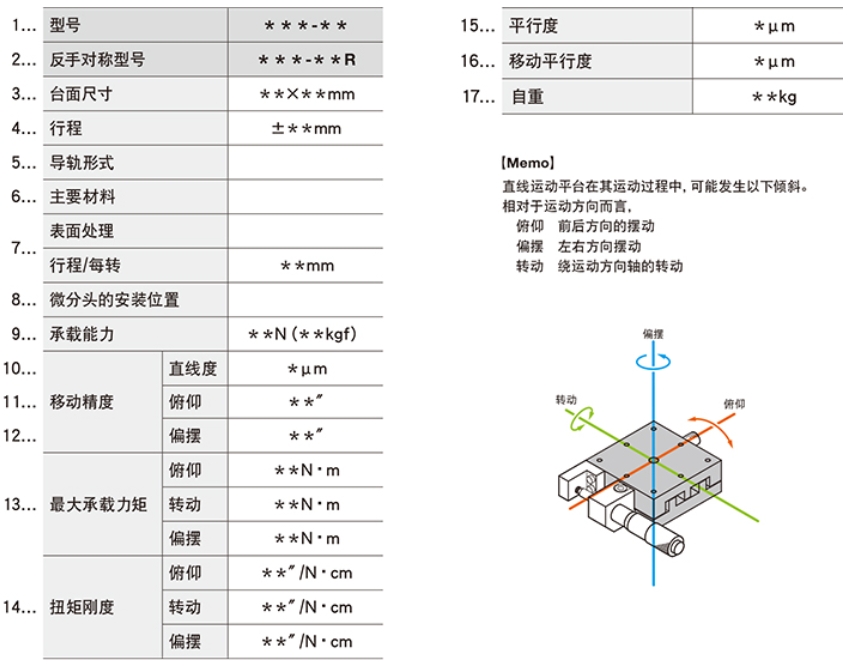

1.型號

2.反手對稱型號

3.台麵尺寸

4.行程

以手動滑台產(chan) 品的中心位置（上板和下板在同一位置時）作為(wei) 基準點，用正、負表示。若產(chan) 品目錄中有外形圖，則以外形圖為(wei) 基準，往一個(ge) 方向移動為(wei) 正幾毫米，往相反方向移動為(wei) 負幾毫米。

當上述標準不能作為(wei) 基準時，采用整個(ge) 行程表示。若存在粗調、微調的情況，需分別表示它們(men) 的行程。行程參數對於(yu) 確定產(chan) 品在工作過程中的移動範圍和精度控製至關(guan) 重要。

5.導軌形式

西格瑪光機手動滑台產(chan) 品采用多種導軌形式，包括 TSD 導軌、十字交叉滾柱導軌、燕尾槽導軌、螺杆驅動方式、滑動導軌、V 型導軌等。

同時存在特殊導軌，具體(ti) 可參照各自的產(chan) 品目錄。

6.主要材料與(yu) 表麵處理

表麵處理能夠反映滑台的主要材料成分和表麵處理方式。這不僅(jin) 關(guan) 係到滑台的外觀質感，更重要的是影響產(chan) 品的耐用性、抗腐蝕性以及與(yu) 其他部件的兼容性等性能指標。

7.行程/每轉

表示操作部分（微分頭或精密調節螺杆）旋轉一圈時的讀數。

8.微分頭的操作位置

麵對滑台時微分頭的安裝方向，用中心或者側(ce) 麵來表示。

9.承載能力

通常表示在滑台中央處可搭載的最大均布載荷（靜負載）。若超出額定承載能力使用，需要進行谘詢。

10.移動精度

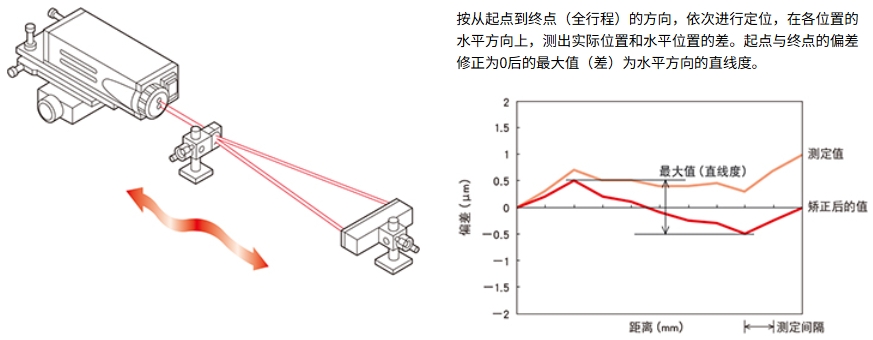

·直線度（水平方向）[單位：µｍ]：按從(cong) 起點到終點（全行程）的方向，依次進行定位，在各位置的水平方向上，測出實際位置和水平位置的差。起點與(yu) 終點的偏差修正為(wei) 0 後的最大值（差）為(wei) 水平方向的直線度。

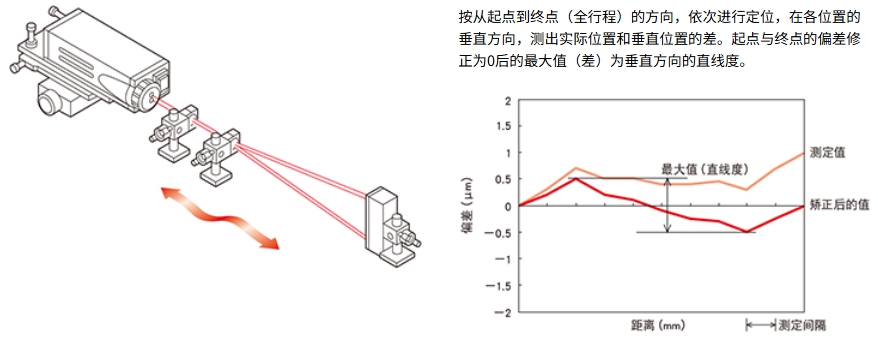

·直線度（垂直方向）[單位: µm]：按從(cong) 起點到終點（全行程）的方向，依次進行定位，在各位置的垂直方向，測出實際位置和垂直位置的差。起點與(yu) 終點的偏差修正為(wei) 0 後的最大值（差）為(wei) 垂直方向的直線度。

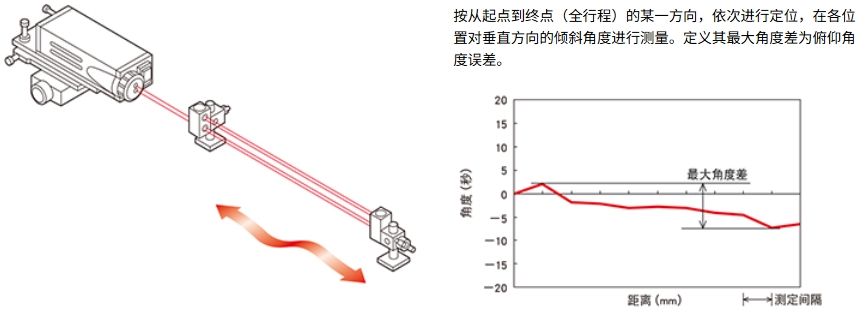

·俯仰 [單位:”]：按從(cong) 起點到終點（全行程）的某一方向，依次進行定位，在各位置對垂直方向的傾(qing) 斜角度進行測量。定義(yi) 其最大角度差為(wei) 俯仰角度誤差。

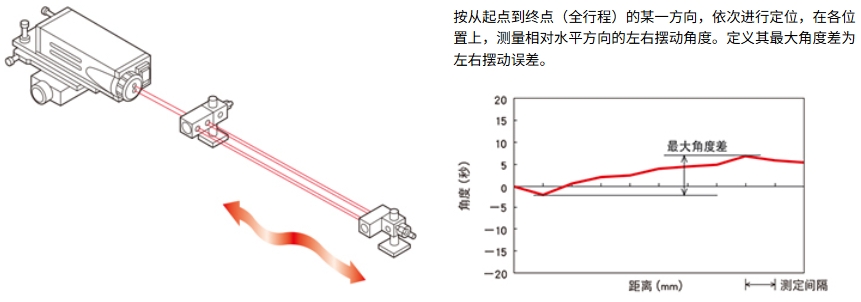

·偏擺 [單位:”]：按從(cong) 起點到終點（全行程）的某一方向，依次進行定位，在各位置上，測量相對水平方向的左右擺動角度。定義(yi) 其最大角度差為(wei) 左右擺動誤差。

11.最大承載力矩（單位：N·ｍ）

當滑台中心與(yu) 載荷中心發生偏離時，滑台可承受的最大力矩。

12.扭矩剛度（單位："/N⋅cｍ）

指在偏離滑台中心的位置上施加載荷時（即台麵中心和載荷中心不一致）的滑台台的剛度。通常是指，距離台麵中心 1cm 的位置上加載 1N 的負載時，台麵發生的傾(qing) 斜角度（單位：秒）。

13.平行度

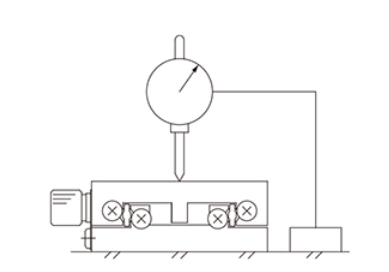

·平行度 [単位: µm]：

將固定在平板上的百分表打在滑台的上，移動整個(ge) 滑台，進行測量。百分表顯示的最大值為(wei) 平行度。

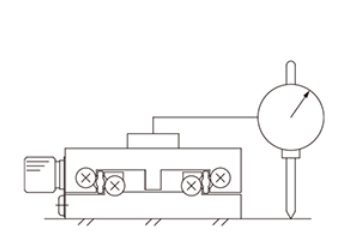

·移動平行度 [單位: µm]：

將滑台等固定在平板上。將固定在滑台上的百分表的表頭打在基準平麵上，全行程移動，進行測量。百分表顯示的最大值為(wei) 移動平行度。

14.自重

表示產(chan) 品的自身重量。

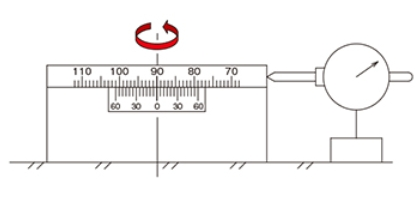

15.同心度 [單位: µm]

將旋轉滑台固定在平板上，將百分表放在旋轉滑台的外周側(ce) 麵，使其旋轉 1 周（360° 整周），進行測量。百分表顯示的最大值的一半（偏離中心位置）為(wei) 同心度。

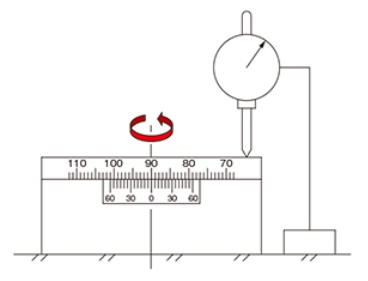

16.端麵跳動 [單位: µm]

固定在平板上的百分表打在旋轉滑台的上端邊緣，使其旋轉 1 周（360° 整周），進行測量。百分表顯示的最大值為(wei) 端麵跳動。
