手動滑台又名手動位移台、手動平台，是常見的光學精密位移調整台，今天我們(men) 從(cong) 它的使用環境、安裝方法、微分頭刻度讀法、行程以及潤滑油脂的選用等方麵來為(wei) 大家做個(ge) 詳細介紹。

手動滑台的使用環境

請在以下環境，使用我們(men) 的手動滑台。

如果使用環境不在此範圍內(nei) 的話，請谘詢。

平台的種類，設置或動作等條件不同，其可能使用的環境也會(hui) 隨之相應變化的。

請一定避免在以下環境中使用。

⚫有水或油的場所　　　　　　　　⚫有震動或衝(chong) 擊的場所

⚫有直射陽光，或有輻射的場所　　⚫靠近火焰的地方

⚫有灰塵的場所　　　　　　　　　⚫有可燃性或腐蝕性氣體(ti) 的場所

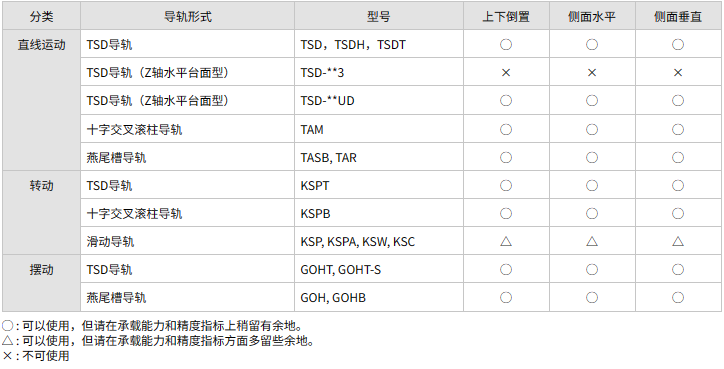

手動滑台安裝狀態

我們(men) 的資料上所列的技術指標值，是在水平安裝條件下使用時的數據。

在上下倒置，垂直等條件下使用時，因為(wei) 受力狀態不完全一樣，其承載能力和精度指標會(hui) 發生變化。

注意) 在側(ce) 麵垂直的條件下安裝使用時，請參考驅動裝置的技術指標。

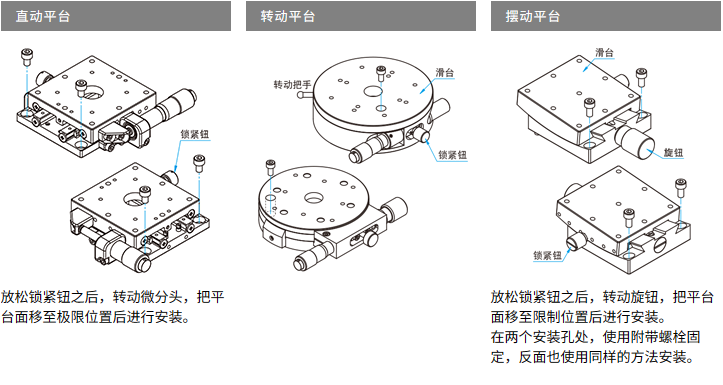

手動滑台安裝方法

根據產(chan) 品型號的不同有不同的安裝方法；有的產(chan) 品將台麵移至極限位置後進行安裝（此時請一定先調鬆鎖緊鈕後），

有的產(chan) 品也可以直接進行安裝。

關(guan) 於(yu) 附帶螺栓

產(chan) 品目錄的外形尺寸圖上標注的螺栓將作為(wei) 標準配置，附帶在產(chan) 品中。

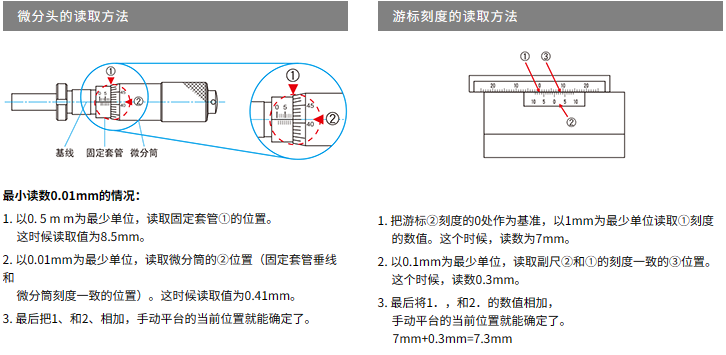

微分頭刻度的讀法，遊標刻度的讀法

讀取平台位置的方法有兩(liang) 種，分別通過微分頭和遊標刻度來讀取。

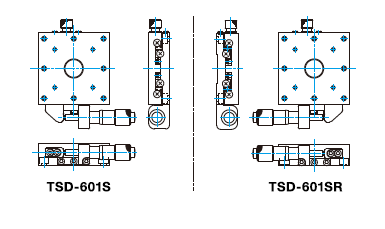

關(guan) 於(yu) 微分頭反手對稱型

安裝空間有限或者在構建左右對稱的裝置時，可用同樣的價(jia) 格選購對稱的型號。

關(guan) 於(yu) 微分頭反手對稱型說明如下：

單軸時

以圖中點劃線為(wei) 對稱軸，外形尺寸左右對稱。

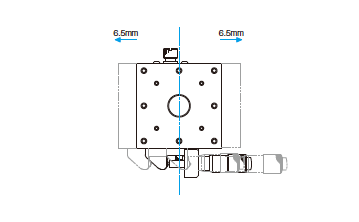

關(guan) 於(yu) 行程

行程用±來表示。

(例)

標注為(wei) ±6.5mm時，以外形圖的位置為(wei) 中心位置，一個(ge) 方向的移動範圍為(wei) ＋6.5mm，反方向為(wei) －6.5mm。

這個(ge) 平台的全行程為(wei) 13mm。

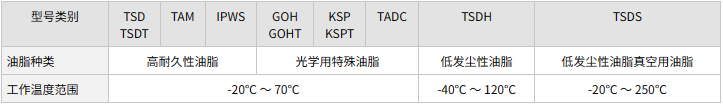

關(guan) 於(yu) 潤滑油脂的選用

西格瑪光機根據各款手動滑台的特性要求，分別選用了最佳的潤滑油脂。

高耐久性油脂

這是一種用途廣泛的工業(ye) 用高級潤滑油脂。特別適用於(yu) 高質量高性能的電動機以及機床用軸承。它噪音小，應用領域廣泛。

低發塵性油脂 (THK公司製AFF油脂)

發塵性小，最適用於(yu) 無塵室。

粘滯阻力小，滾動阻力的變動少，低速度時的響應性好。

與(yu) 其它低發塵性油脂相比，微震狀態下的耐磨耗性好，加注油脂的時間間隔大。

真空用油脂 (FOMBLIN YVAC2油脂)

廣泛用於(yu) 各種真空設備，無塵室。該油脂的蒸汽壓是為(wei) 5×10－13托（20℃時）。

光學用特殊油脂

潤滑性好，耐寒耐熱，不容易滲透，對光學膜影響小，可用於(yu) 樹脂材料的零部件，在精密儀(yi) 器中應用廣泛。

* 承接更換其它類別的油脂，詳情請谘詢。
