本指南主要介紹以擺動滑台上麵的某心為(wei) 擺動中心，實現圓弧運動的滑台，用於(yu) 調整姿態，或調整樣品的傾(qing) 斜或角度。

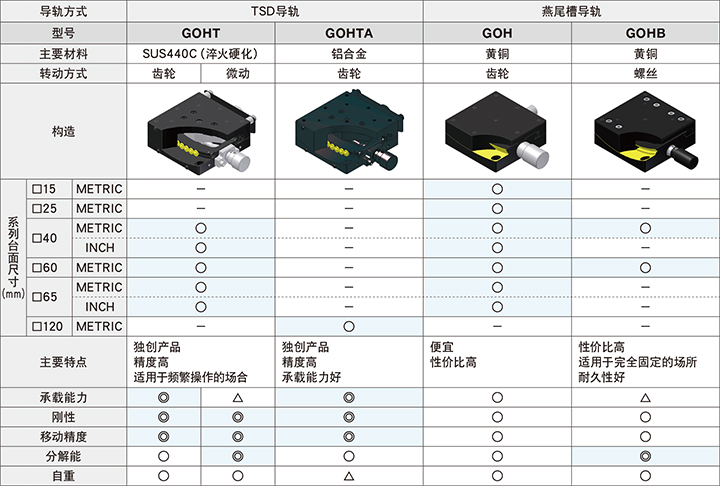

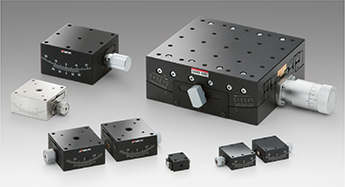

西格瑪光機提供不同導軌構造和轉動方式的係列產(chan) 品，展現出卓越的性能。

產(chan) 品構造和特點

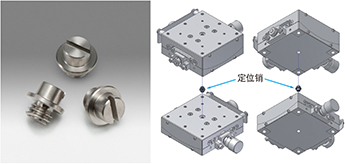

定位銷

使用定位銷可縮短組裝調整時間。

將附帶的定位銷插入到 GOHT 滑台的中心孔內(nei) ，可以方便地把兩(liang) 台擺動滑台組合為(wei) 一個(ge) 2 軸擺動滑台，不僅(jin) 方便 2 軸滑台的組合，也可以用於(yu) 安裝固定時的定位。

TSD導軌方式 (GOHT·GOHTA係列)

該係列產(chan) 品由西格瑪光機采用特有的加工技術開發製造。具有精度高、承載能力好、剛性好、耐久性好等特點。

承載能力好，剛性好：

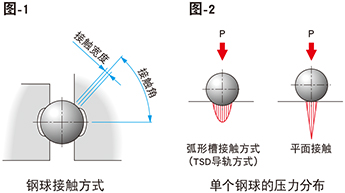

具有4個(ge) 線性接觸部位，極大地提高了承載能力和剛性（剛性大約是普通V型槽導軌的13倍）。如圖-1所示，TSD導軌是一個(ge) 弧形槽結構，導軌麵和鋼球的接觸好，在所有方向上均可提供穩定的承載能力。

耐久性好：

使用壽命長，幾乎不需維護。弧形槽接觸方式時的壓力更分散，變形層淺，不容易發生金屬疲勞和或磨損。

精度高：

采用特殊的加工方法，實現了導軌和上下板的一體(ti) 化。如圖-3所示，傳(chuan) 統的十字交叉滾柱型擺動滑台，其台麵和導軌是分離的。所需零件數量多，所以裝配誤差會(hui) 大，一致性也會(hui) 差，尤其是擺動中心的空間位置誤差大。

與(yu) 其他公司製造的十字交叉滾柱型導軌擺動平台相比，西格瑪光機的 TSD 導軌擺動平台擺動中心誤差在 0.007mm 以下，而其他公司產(chan) 品的擺動中心誤差在 0.01mm 以下。

信息補充

擺動中心誤差的測量方法：

在擺動滑台上方固定一個(ge) 標準球，從(cong) 起點到終點（全行程），按一定方向依次定位，並用三坐標測量儀(yi) 測量標準球的位置。然後，根據其測量結果計算實際的軌跡，計算出擺動中心誤差。
