西格瑪光機α軸擺動滑台－M6－，對應M6的65×65mm的蝸輪蝸杆驅動的燕尾槽導軌的α軸擺動滑台，用於(yu) 調整姿勢或傾(qing) 斜，固定滑台的孔，以及台麵螺孔等為(wei) M6的滑台。可以方便地固定於(yu) 具有M6螺紋孔的光學滑台。

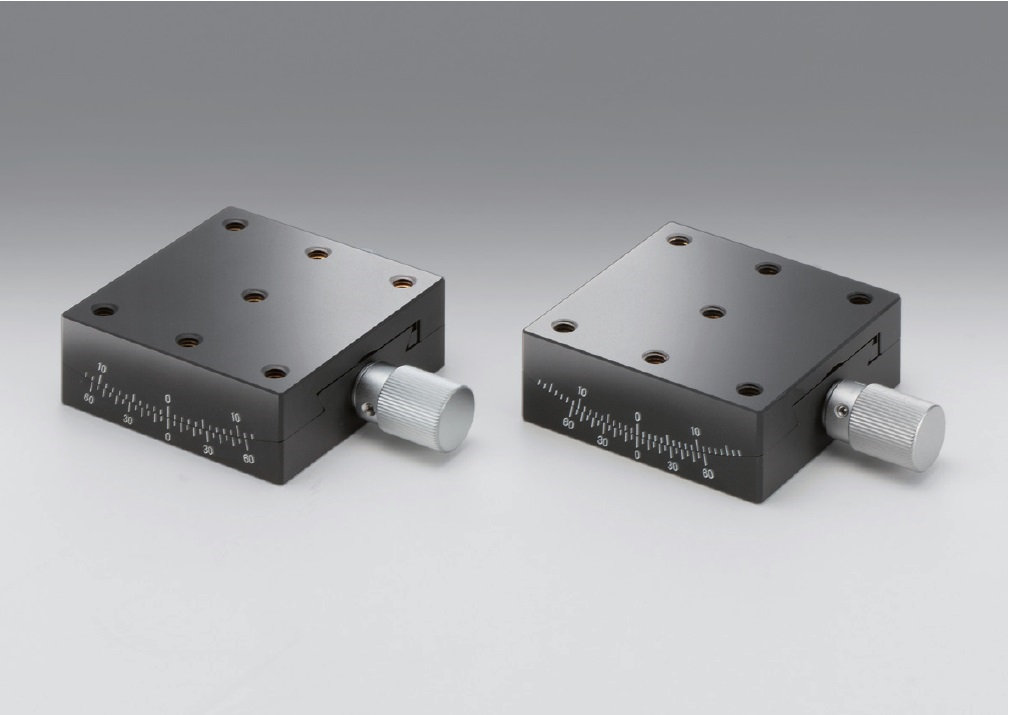

西格瑪光機α軸擺動平台－M6－

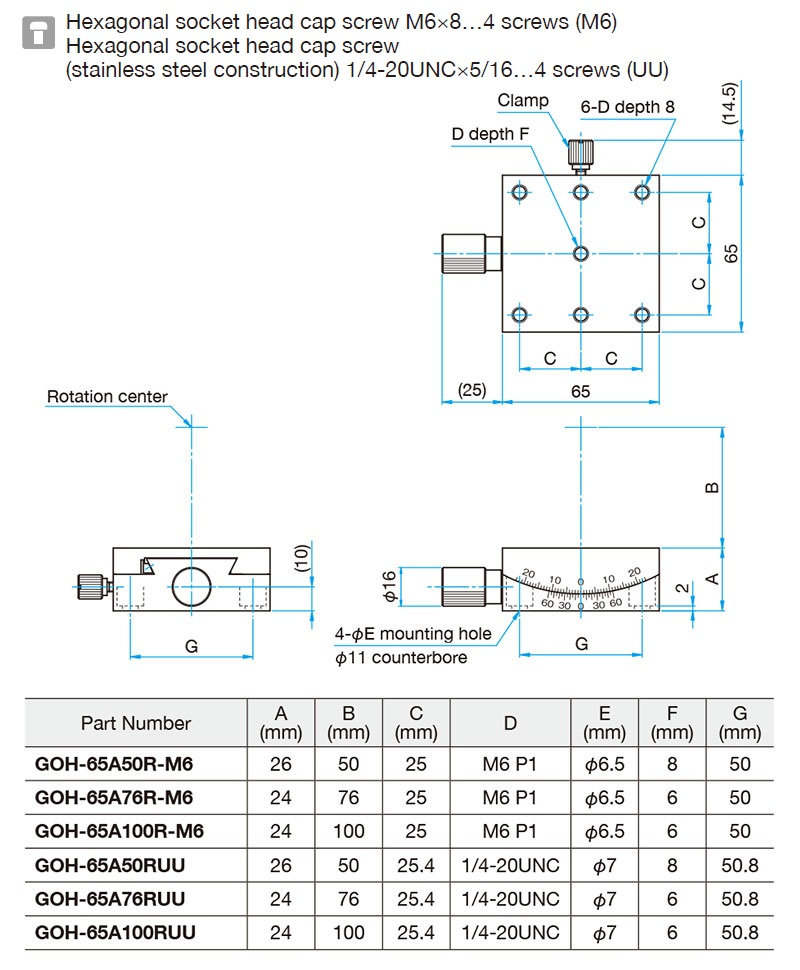

GOH-65A--M6_GOH-65A-UU


GOH-65A-R-M6_GOH-65A-RUU

通用指標：

台麵尺寸　　　　　　65×65mm

軸的類型　　　　　　α軸

導軌形式　　　　　　燕尾槽方式

主要材料　　　　　　黃銅

表麵處理　　　　　　黑鉻

承載能力　　　　　　98N(10.0kgf)

大承載力矩/俯仰　　1.0N·m

大承載力矩/轉動　　1.5N·m

扭矩剛度/轉動　　　　0.3″/N·cm

平行度　　　　　　　50μm
