40*40mm擺動滑台角度位移台

2018-09-13 11:12| 發布者: | 查看: |

　　擺動滑台，又名角度位移台，學術名<α軸擺動平台>,是用來在小角度範圍內精確旋轉物體的裝置，它繞著空間中的一個固定點進行旋轉。角度位移台與線性位移台相似，但它不是提供線性移動，而是繞著位移台安裝麵上方的一個固定點旋轉。
　　

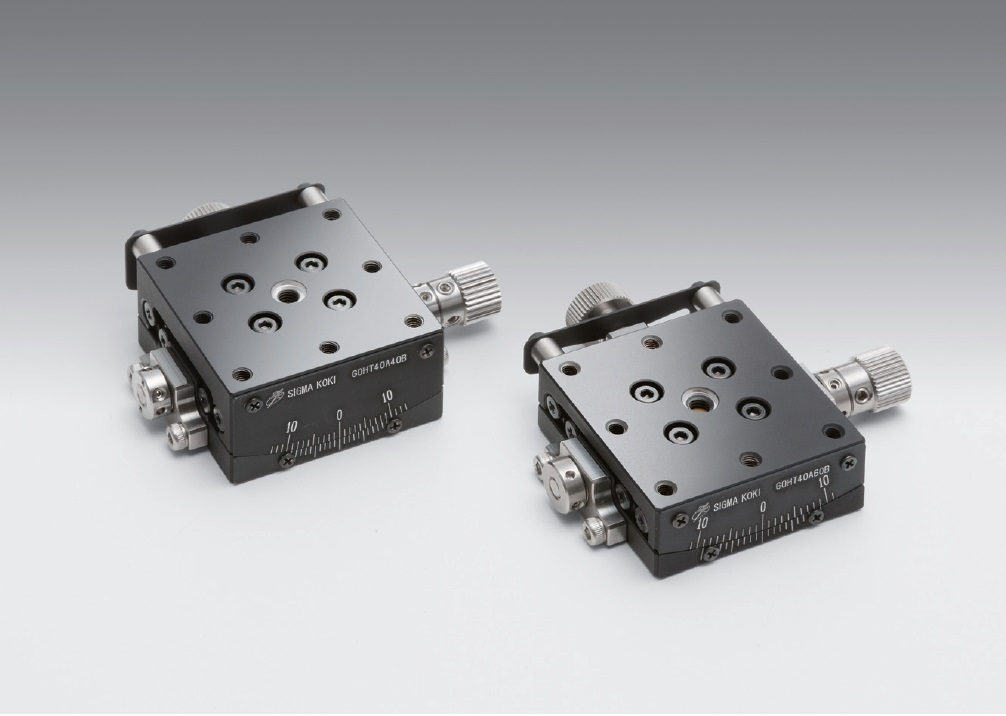

40*40mm的α軸一體型導軌擺動滑台
40*40mm的α軸一體型導軌擺動滑台

　　今天，加拿大28官方开奖链接為大家介紹一款西格瑪光機40*40mm的α軸一體型導軌擺動滑台：

　　在淬火不鏽鋼本體和平台麵上直接加工有導軌，是高精度的擺動平台；移動平滑，適合用在需要頻繁調整的地方。

　　特性：

　　·為了提高鎖緊鈕時的穩定性，采用了圓盤緊定機構。
　　·采用導軌一體型的結構，具有擺動中心誤差僅為φ0.007mm的高精度。
　　·在安裝至αβ軸平台或各種儀器設備時，使用定位銷（附屬件）定位為適合。
　　·可以單獨購買定位銷（GOHT-AP） >>>點擊在線谘詢
　　·如果希望購買產品目錄沒有的擺動中心高度的產品>>>點擊在線谘詢。
　　·提供與步進電機相連接的一體型導軌擺動平台（OSMS-40A＊＊＊）>>>點擊在線谘詢。
　　·可提供表麵處理為化學鍍鎳的銀白色平台>>>點擊在線谘詢。

　　通用指標：

　　台麵尺寸　　　　　　40×40mm
　　軸的類型　　　　　　α軸
　　導軌形式　　　　　　TSD導軌
　　主要材料　　　　　　SUS440C淬火
　　表麵處理　　　　　　化學鎳　型號末尾B：黑鉻
　　承載能力　　　　　　58.8N(6.0kgf)
　　大承載力矩/俯仰　  2.0N·m
　　大承載力矩/轉動　  3.0N·m
　　大承載力矩/偏擺　  2.0N·m
　　扭矩剛度/轉動　　　  0.6″/ N·cm
　　扭矩剛度/偏擺　　　  0.6″/ N·cm
　　平行度　　　　　　　30μm

　　型號參數：
　　
型號 擺動中心高度 角度範圍 小讀數 螺距 擺動中心偏移範圍 自重
GOHT-40A20B 20±0.1mm ±20° 0.1° 約2.31° φ0.007mm以下 0.2kg
GOHT-40A20BR 20±0.1mm ±20° 0.1° 約2.31° φ0.007mm以下 0.2kg
GOHT-40A40B 40±0.1mm ±10° 0.1° 約1.41° φ0.007mm以下 0.2kg
GOHT-40A40BR 40±0.1mm ±10° 0.1° 約1.41° φ0.007mm以下 0.2kg
GOHT-40A60B 60±0.1mm ±8° 0.1° 約1.08° φ0.007mm以下 0.2kg
GOHT-40A60BR 60±0.1mm ±8° 0.1° 約1.08° φ0.007mm以下 0.2kg
GOHT-40A75B 75±0.1mm ±6° 0.1° 約0.89° φ0.007mm以下 0.2kg
GOHT-40A75BR 75±0.1mm ±6° 0.1° 約0.89° φ0.007mm以下 0.2kg
GOHT-40A20BUU 20±0.1mm ±20° 0.1° 約2.31° φ0.007mm以下 0.2kg
GOHT-40A20BRUU 20±0.1mm ±20° 0.1° 約2.31° φ0.007mm以下 0.2kg
GOHT-40A40BUU 40±0.1mm ±10° 0.1° 約1.41° φ0.007mm以下 0.2kg
GOHT-40A40BRUU 40±0.1mm ±10° 0.1° 約1.41° φ0.007mm以下 0.2kg
GOHT-40A60BUU 60±0.1mm ±8° 0.1° 約1.08° φ0.007mm以下 0.2kg
GOHT-40A60BRUU 60±0.1mm ±8° 0.1° 約1.08° φ0.007mm以下 0.2kg
GOHT-40A75BUU 75±0.1mm ±6° 0.1° 約0.89° φ0.007mm以下 0.2kg
GOHT-40A75BRUU 75±0.1mm ±6° 0.1° 約0.89° φ0.007mm以下 0.2kg
GOHT-40A20 20±0.1mm ±20° 0.1° 約2.31° φ0.007mm以下 0.2kg
GOHT-40A20R 20±0.1mm ±20° 0.1° 約2.31° φ0.007mm以下 0.2kg
GOHT-40A40 40±0.1mm ±10° 0.1° 約1.41° φ0.007mm以下 0.2kg
GOHT-40A40R 40±0.1mm ±10° 0.1° 約1.41° φ0.007mm以下 0.2kg
GOHT-40A60 60±0.1mm ±8° 0.1° 約1.08° φ0.007mm以下 0.2kg
GOHT-40A60R 60±0.1mm ±8° 0.1° 約1.08° φ0.007mm以下 0.2kg
GOHT-40A75 75±0.1mm ±6° 0.1° 約0.89° φ0.007mm以下 0.2kg
GOHT-40A75R 75±0.1mm ±6° 0.1° 約0.89° φ0.007mm以下 0.2kg

　　加拿大官网开奖号码2004年成立至今，作為專業的產品和技術服務提供商，加拿大28官方开奖链接長期致力於將國際上先進的技術及研究方法介紹引進到中國；專注為中國的光學電子/微電子/激光應用/生物/醫藥/物理、光學研究機構/計量檢測機構/機械加工用戶提供高品質的產品和技術服務。谘詢熱線：021-51860819！
