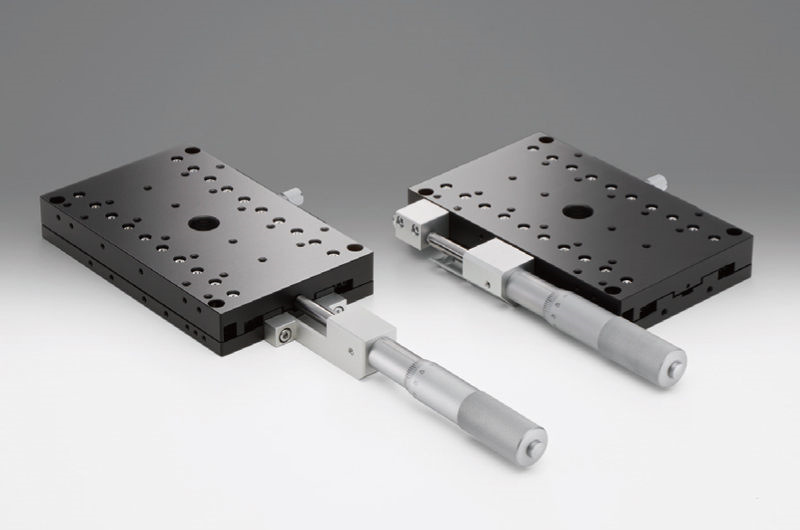

西格瑪光機TAM-10161係列X軸十字交叉滾柱導軌手動位移滑台是一款在鋁合金本體(ti) 上使用十字交叉滾柱導軌，輕量型高精度直線運動位移台，平台麵是長方型(100*160mm)，能有效地確保較長行程。

DM型大平台麵確保行程達到70mm（＋/－35mm）。粗微調型使用螺距5mm的螺紋副，能夠快速移動較長的行程。同時使用微調用的微分頭能進行微小的調整。

同時我們(men) 需要注意，根據裝在平台上的樣品的形狀，也有可能無法固定或不能確保充分的行程。

西格瑪光機TAM-10161係列X軸十字交叉滾柱導軌手動位移滑台標準參數：

台麵尺寸　　　　　　　　　100×160mm

微分頭小讀數　　　　　　0.01mm

微分頭的安裝位置　　　　　中心

扭矩剛度/俯仰　　　　　　　0.046″/N·cm

扭矩剛度/偏擺　　　　　　　－

扭矩剛度/轉動　　　　　　　0.04″/N·cm

導軌形式　　　　　　　　　十字交叉滾柱導軌

移動精度/俯仰　　　　　　　40″

移動精度/偏擺　　　　　　　25″

移動精度/直線度　　　　　　2μm

移動平行度　　　　　　　　15μm

行程　　　　　　　　　　　±25mm

行程/周　　　　　　　　　　0.5mm

大承載力矩/俯仰　　　　　62.8N·m

大承載力矩/偏擺　　　　　58.8N·m

大承載力矩/轉動　　　　　60.8N·m

自重　　　　　　　　　　　1.3kg

主要材料　　　　　　　　　鋁合金

承載能力　　　　　　　　　588N（60.0kgf）

表麵處理　　　　　　　　　黑色氧化

平行度　　　　　　　　　　100μm

行程/周　　　　　　　　　　0.5mm/1周（SDM：粗5mm　微0.5mm）
