TADC-252WSRPA西格瑪光機XY軸納米手動滑台，通過在XY軸手動平台本體(ti) 上加裝壓電驅動器來實現20nm以下的精密微調，適用於(yu) 需要高分辨率定位機能的手動平台組件或係統。

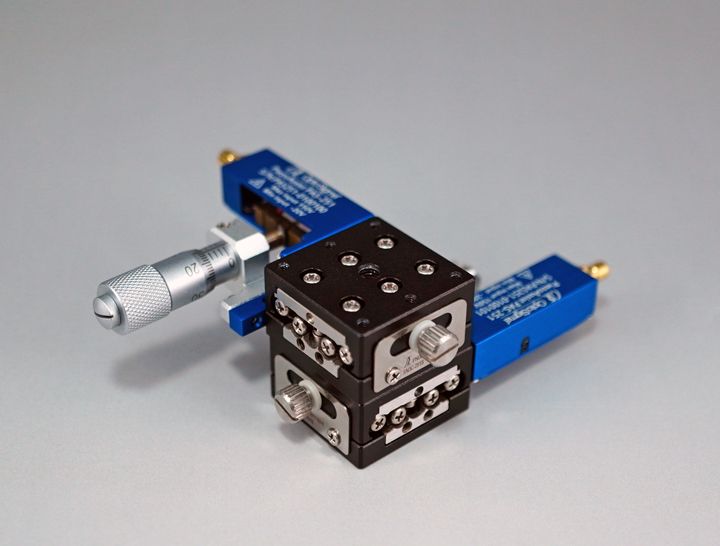

TADC-252WSRPA西格瑪光機XY軸納米手動滑台

TADC-252WSRPA台麵尺寸25x25mm，無需對手動納米平台操作箱進行設定即可進行微調，可同時使用旋鈕和微分頭進行微調和粗調，互不影響。

TADC-252WSRPA參數指標：

主要材料　　　　　鋁合金

導軌形式　　　　　球型導軌

行程/周　　　　　　0.5mm

粗調行程　　　　　±3mm

微調行程　　　　　25μm以上

微調分辨率　　　　20nm以下

移動精度/直線度　　3μm

平行度　　　　　　60μm

移動平行度　　　　20μm

直交度　　　　　　10μm

微分頭的安裝位置　側(ce) 麵

微分頭小讀數　　0.01mm

大承載力矩/俯仰　1.9N·m

大承載力矩/偏擺　1.9N·m

大承載力矩/轉動　1.9N·m

扭矩剛度/俯仰　　　4.5″/N·cm

扭矩剛度/轉動　　　4.5″/N·cm

自重　　　　　　　0.14㎏

承載能力　　　　　39.2N（4.0kgf）

表麵處理　　　　　黑色氧化

信息

·微調需要通過納米平台手動操作箱(PASC)來進行。手動納米平台附有一條用於(yu) 連接納米平台手動操作箱的2m長電纜。

注意

·安裝平台時，一定要注意不要碰撞微分頭的對側(ce) 擋板，以防對壓電驅動機構造成破壞。

·關(guan) 掉納米平台手動操作箱(OASC)電源後，壓電微調位置會(hui) 發生變化。
