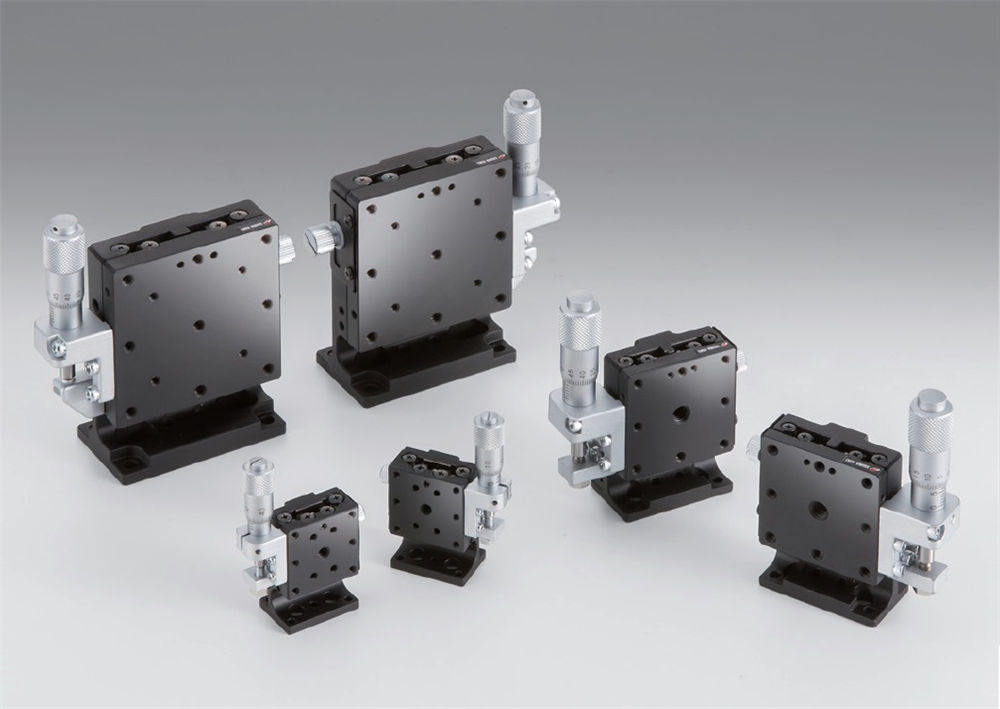

西格瑪光機TSD一體(ti) 手動位移台是本體(ti) 和Z軸支架一體(ti) 化加工而成的Z軸手動滑台。

TSD一體手動位移台（垂直麵安裝）

特征：

●在淬火的鋼質平台主體(ti) （下板）與(yu) 移動台（上板）處，直接加工導軌。這是一款耐久性優(you) 良的手動滑台。

信息：

>>>型號末尾為(wei) FP的產(chan) 品，采用的是精密調整螺杆，請注意不是一般的微分頭。精密調整螺杆的螺距為(wei) 0.25mm，在操作時請使用六角扳手或另售的六角手輪扳手(KCL)。

通用指標：

台麵尺寸　　　　　25×25mm

行程　　　　　　　±3mm

導軌形式　　　　　TSD導軌

主要材料　　　　　鐵

表麵處理　　　　　黑鉻

承載能力　　　　　14.7N(1.5kgf)

移動精度/直線度　　1μm

移動精度/俯仰　　　30″

移動精度/偏擺　　　25″

大承載力矩/俯仰　2.2N·m

大承載力矩/轉動　3.5N·m

大承載力矩/偏擺　2.0N·m

扭矩剛度/俯仰　　　1.8″/N·cm

扭矩剛度/轉動　　　1.1″/N·cm

扭矩剛度/偏擺　　　1.1″/N·cm

移動平行度　　　　15μm

直角度　　　　　　30μm
