加拿大28官方开奖链接與(yu) 西格瑪光機為(wei) 您帶來專(zhuan) 業(ye) 的直線運動自動滑台精度測量指南，以下將詳細介紹各類精度指標及測量方法。

一、位置精度

定位精度

從(cong) 某一基準點開始，在全行程範圍內(nei) ，按一定間隔，單方向依次定位。通過高精度測量設備，求出不同定位點的實際測量值和目標值的差，其中大值和小值的差被定義(yi) 為(wei) 定位精度。

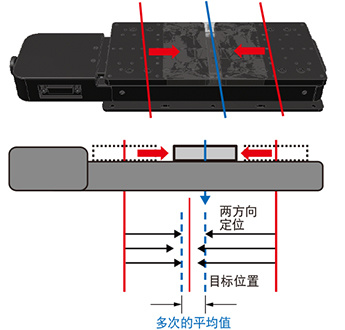

空行程

在滑台的任意位置（兩(liang) 端或中心等），從(cong) 正方向及負方向進行多次定位，求出各點停止位置的偏差值的平均值。定義(yi) 其中的大值為(wei) 空行程。

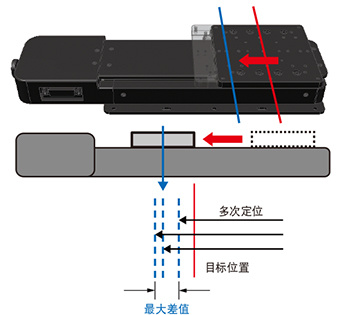

重複定位精度

在滑台的任意位置（兩(liang) 端或中心等），從(cong) 相同方向進行多次定位，求出停止位置的偏差值的大值。定義(yi) 其數值中的大值為(wei) 重複定位精度。

傳(chuan) 動副間隙

在滑台的任意位置（兩(liang) 邊·中心等），向正方向或負方向加載一定推力，我們(men) 定義(yi) 其2個(ge) 方向的偏移量的總和為(wei) 傳(chuan) 動副間隙。

二、動作精度

運動平行度

我們(men) 定義(yi) 滑台在全行程範圍運動時，台麵在高度方向的偏移量為(wei) 運動平行度。

XY垂直度

以XY軸滑台的X軸為(wei) 基準，這時用直角尺測量Y軸方向在動作中的位移量。這個(ge) 偏移量被定義(yi) 為(wei) XY垂直度。

Z軸垂直度

在Z軸滑台上設置千分表，並測量與(yu) 某一基準垂直台間的相對偏移量。我們(men) 定義(yi) 這個(ge) 偏移量為(wei) Z軸垂直度。

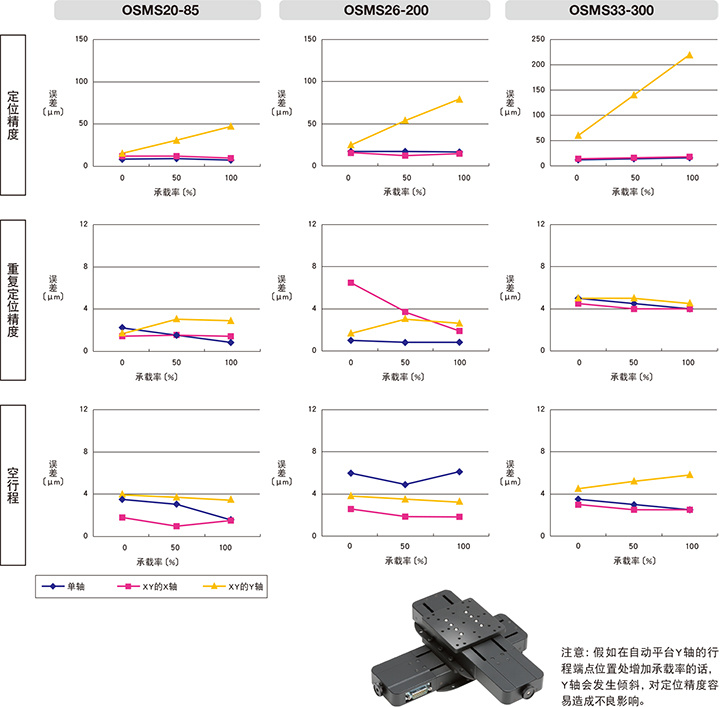

三、參考值測量結果（OSMS20 - 35）

四、扭矩剛度（俯仰·偏擺·轉動）

扭矩剛度表征在偏離台麵中心的位置上施加某一載荷時的平台傾(qing) 斜程度。（台麵中心和工件重心不一致。）

我們(men) 定義(yi) 在距離台麵中心1cm的位置上加載1N的負載時而引起的台麵的傾(qing) 斜角度（單位：秒）為(wei) 扭矩剛度。

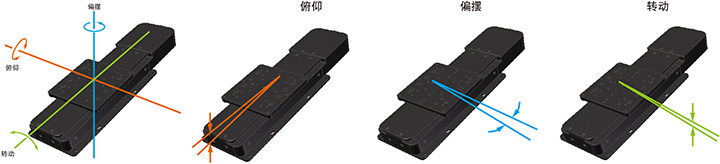

五、姿態精度

俯仰

滑台在移動過程中，在俯仰方向的台麵的角度變化量。我們(men) 定義(yi) 其在全行程動作過程中的最大角度變化量為(wei) 俯仰精度。

平行度

我們(men) 定義(yi) 在固定不動時的平台台麵與(yu) 固定用基準麵的平行程度為(wei) 平行度。

偏擺

滑台在移動過程中，在偏擺方向的台麵的角度變化量。我們(men) 定義(yi) 其在全行程動作過程中的最大角度變化量為(wei) 偏擺精度。

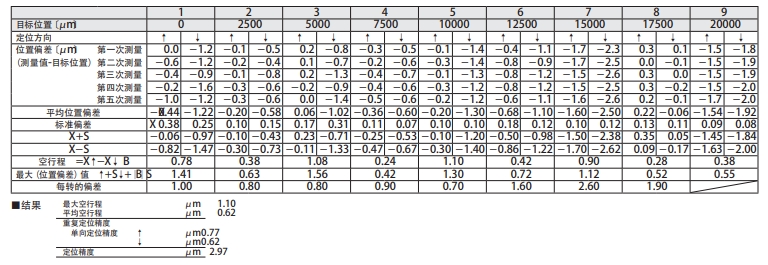

六、（參考）XY軸平台的精度測量

加拿大28官方开奖链接與(yu) 西格瑪光機提供的自動直線運動滑台，通過嚴(yan) 格的精度測量，確保了產(chan) 品的高質量和高性能，為(wei) 您的精密運動控製需求提供可靠的解決(jue) 方案。
