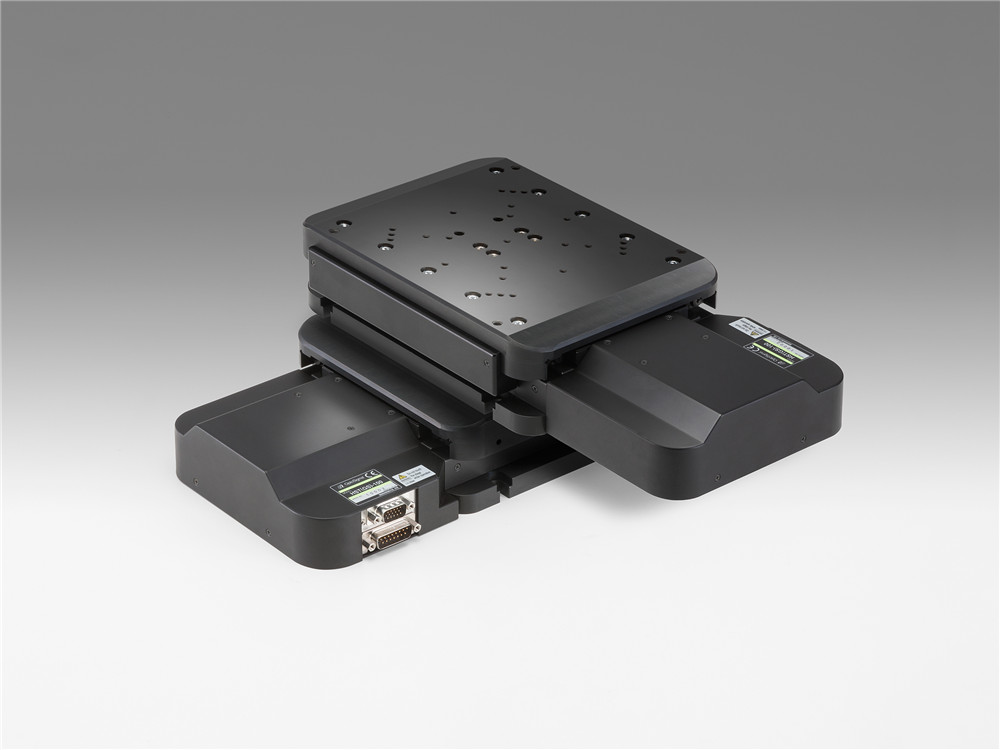

西格瑪光機XY軸精密自動滑台，搭配5相步進電機（CE）、精密滾珠絲(si) 杠和精密十字交叉滾柱導軌的高精度XY軸位移台。和3軸平台控製器HSC-103配合使用、和以前的控製器相比，能實現更低的噪聲和振動。

西格瑪光機XY軸精密自動滑台

特點：

●主要材料為(wei) 鋼材，剛性好，承載能力大。

信息：

>>>如希望更換電機型號請點擊在線谘詢。

>>>如希望本公司將客戶現有的X軸滑台和新購買(mai) 的X軸滑台組裝在一起的話，需要另外收費的。

通用指標：

■電機/傳(chuan) 感器技術指標

電機類型　　　　　　　　5相步進電機　1.4A/相(ORIENTAL MOTOR(株))

電機型號　　　　　　　　PKP544N18B(□42mm)

電機步距角　　　　　　　0.72°

傳(chuan) 感器電源電壓　　　　　DC5～24V±10%

傳(chuan) 感器消耗電流　　　　　160mA以下(1軸80mA以下、1個(ge) 傳(chuan) 感器20mA以下)

傳(chuan) 感器輸出端電氣特性　　NPN集電極開路輸出　DC30V以下50mA以下

傳(chuan) 感器信號的含義(yi) 　　　　遮光時：輸出晶體(ti) 管OFF(截止)：極限位置傳(chuan) 感器

　　　　　　　　　　　　遮光時：輸出晶體(ti) 管ON(導通)：原點傳(chuan) 感器,近接原點傳(chuan) 感器

■推薦選用的驅動器／控製器型號

驅動器

SG-5M、MC-S0514ZU、SG-514MSC、MC-7514PCL

控製器

HSC-103、SHOT-302GS、SHOT-304GS、HIT-M・HIT-SH、PGC-04-U
