西格瑪光機薄型大行程自動滑台，外形薄，行程大，組合使用時的高度小。

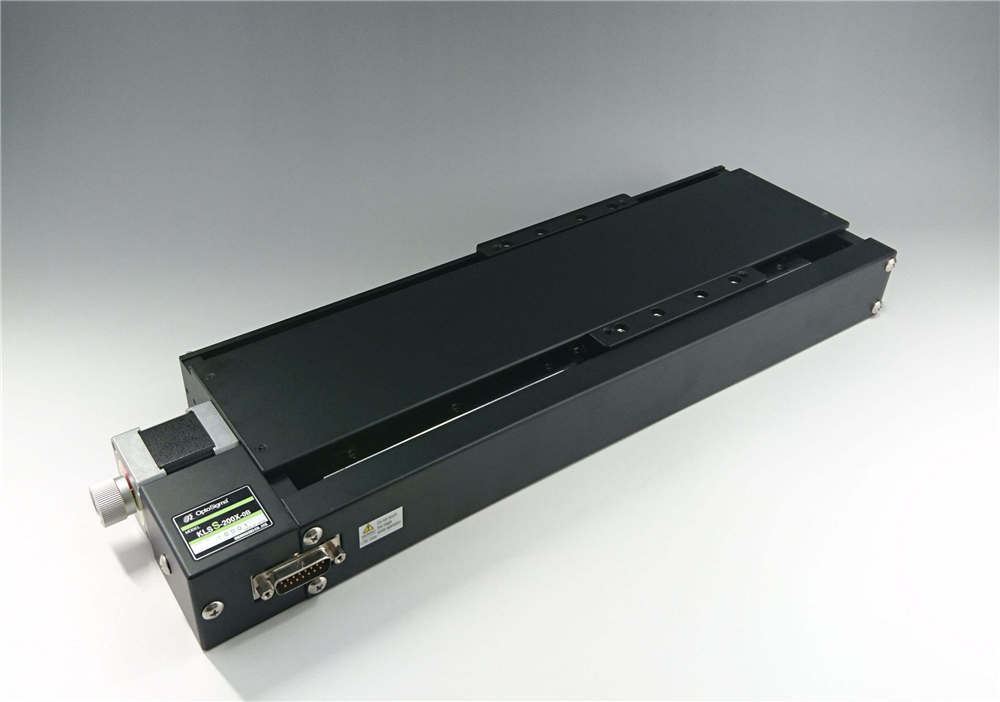

西格瑪光機薄型大行程自動滑台

特點：

●優(you) 良配置的4個(ge) 直線導軌滑塊，容易保證高重複定位精度。

●備有價(jia) 格優(you) 惠的鋁合金平台KLSA，和高剛性的合金鋼平台KLSS。

信息：

>>>用於(yu) XY軸·Z軸，或上下倒置使用時，歡迎谘詢使用注意事項。

通用指標：

■電機/傳(chuan) 感器技術指標

電機類型　　　　　　　　5相步進電機　0.75A/相(ORIENTAL MOTOR(株))

電機型號　　　　　　　　PK545-NBW(□42mm)

電機步距角　　　　　　　0.72°

傳(chuan) 感器電源電壓　　　　　DC5～24V±10%

傳(chuan) 感器消耗電流　　　　　45mA以下(單個(ge) 傳(chuan) 感器15mA以下)

傳(chuan) 感器輸出端電氣特性　　NPN集電極開路輸出　DC30V以下50mA以下

傳(chuan) 感器信號的含義(yi) 　　　　遮光時：輸出晶體(ti) 管OFF(截止)：極限位置傳(chuan) 感器

　　　　　　　　　　　　遮光時：輸出晶體(ti) 管ON(導通)：原點傳(chuan) 感器

■推薦選用的驅動器／控製器型號

驅動器

MC-S0514ZU、SG-514MSC､MC-7514PCL

控製器

SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04-U、HSC-103
