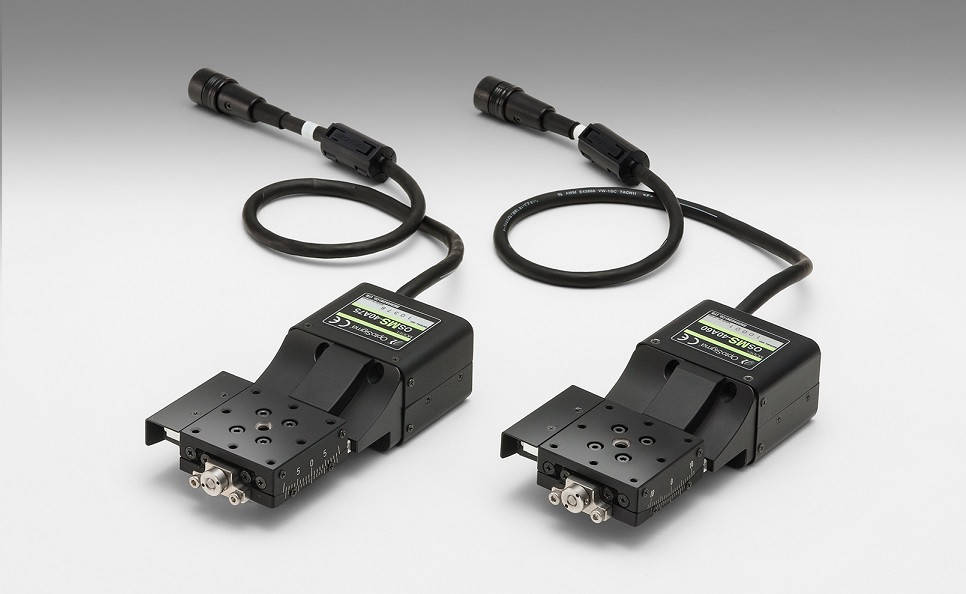

西格瑪光機OSMS-40A60電控擺動滑台，是一款高精度的自動擺動滑台。在可淬火的不鏽鋼材料的平台本體(ti) 和擺動台上直接加工了導軌，運動平滑，適用於(yu) 需要頻繁調整角度的場合。

·采用了在本體(ti) 上直接加工導軌的一體(ti) 型構造，減少了所需的零件數量和組裝時間，性價(jia) 比好。

·定位銷（附屬品）方便組裝αβ軸平台，或便於(yu) 定位安裝到其他機器或裝置。

■電機/傳(chuan) 感器技術指標


電機　　類型　　　　　　5相步進電機　0.75A/相(ORIENTAL MOTOR(株))

電機　　型號　　　　　　PK523HPB-C12(□28mm)

電機　　步距角　　　　　0.72°

傳(chuan) 感器　電源電壓　　　　DC5～24V±10%

傳(chuan) 感器　消耗電流　　　　40mA以下(單個(ge) 傳(chuan) 感器20mA以下)

傳(chuan) 感器　輸出端電氣特性　NPN集電極開路輸出　DC30V以下50mA以下

傳(chuan) 感器　信號的含義(yi) 　　　遮光時：輸出晶體(ti) 管OFF(截止)：極限位置傳(chuan) 感器

　　　　　　　　　　　　遮光時：輸出晶體(ti) 管ON(導通)：原點傳(chuan) 感器


■推薦選用的驅動器／控製器型號


驅動器：SG-5M、SG-5MA、MC-S0514ZU、SG-514MSC、MC-7514PCL
