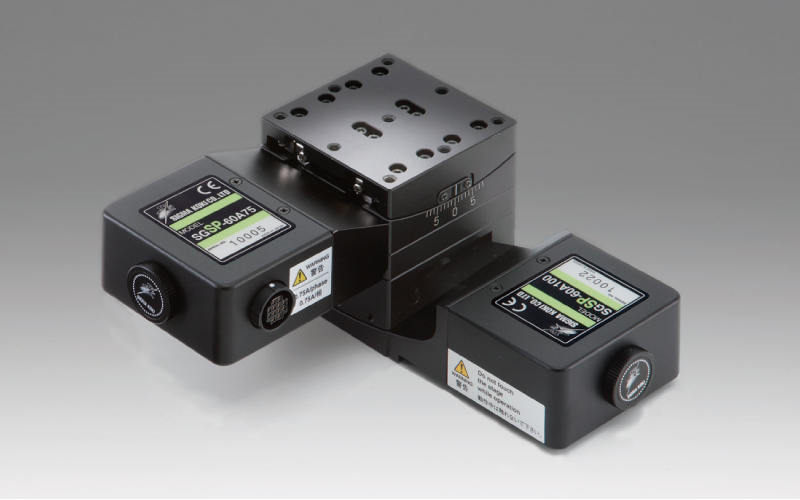

西格瑪光機自動擺動滑台－5相步進電機（αβ軸），是一款采用了十字交叉滾柱導軌結構的步進電機型自動擺動滑台，耐磨損性好，剛性高，擺動中心高度有75mm，100mm兩(liang) 種。

西格瑪光機自動擺動平台－5相步進電機（αβ軸）

注意：

>>>αβ軸擺動滑台，組裝時精密調整了上下滑台的相對位置的。客戶自行拆卸2軸滑台後並組裝的話，一般不能保證其相對位置精度的。我們(men) 建議重返西格瑪光機公司進行拆裝。

通用指標：

■電機/傳(chuan) 感器技術指標

電機類型                   5相步進電機　0.75A/相(ORIENTAL MOTOR(株))

電機型號                   C9863-90215P(□28mm)

電機步距角               0.72°

傳(chuan) 感器電源電壓        DC5～24V±10%

傳(chuan) 感器消耗電流        80mA(1軸40mA以下、1個(ge) 傳(chuan) 感器20mA以下)

傳(chuan) 感器輸出端電氣特性        NPN集電極開路輸出　DC30V以下50mA以下

傳(chuan) 感器信號的含義(yi)               遮光時：輸出晶體(ti) 管OFF(截止)

■推薦選用的驅動器/控製器型號

驅動器

SG-5M、MC-S0514ZU、SG-514MSC

控製器

GSC-02、SHOT-702、SHOT-302GS?SHOT-304GS、HIT-M?HIT-S、PGC-04-U、HSC-103
