西格瑪光機GIP控製器是一款內(nei) 置了細分驅動器，可預置5個(ge) 定位點的單軸智能平台控製器,不僅(jin) 可用於(yu) 5相步進電機驅動的自動平台，也可用於(yu) 電動物鏡切換台或切換轉台，以及各種加工機用組件的控製器。

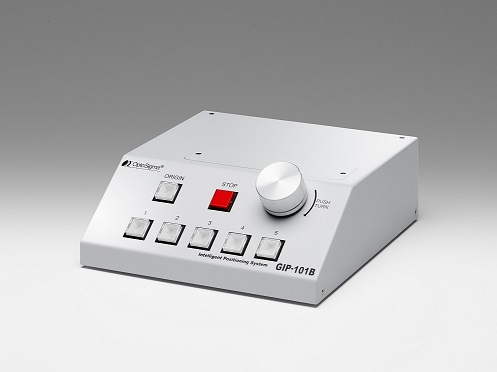

GIP單軸位移台智能控製器

>>>可使用USB虛擬串口進行計算機控製。

>>>請點擊這裏，可下載更詳細的《GIP-101B使用說明書(shu) 》。

通用指標

■主要功能

控製器功能　　　　　　　　　　　　　　　○

控製軸數　　　　　　　　　　　　　　　　1軸

驅動器　　　　　　　　　　　　　　　　　細分驅動

細分(大分割數)　　　　　　　　　　　　250細分

驅動電流　　　　　　　　　　　　　　　　0.25～0.75A/相

■通用特性

電源　　　　　　　　　　　　　　　　　　DC24V 1.8A

消耗功率　　　　　　　　　　　　　　　　43.2VA

動作溫度　　　　　　　　　　　　　　　　5～40℃

保存溫度　　　　　　　　　　　　　　　　ー20～80%RH

周圍濕度　　　　　　　　　　　　　　　　20～80%RH(無結露)

外形尺寸(W×H×D)　　　　　　　　　　　　175×165×55mm

重量　　　　　　　　　　　　　　　　　　1.2kg

■計算機接口

USB　　　　　　　　　　　　　　　　　　○

■性能指標

大設定行程　　　　　　　　　　　　　　134217727

大驅動速度　　　　　　　　　　　　　　500,00pps

小驅動速度　　　　　　　　　　　　　　1pps

加減速時間　　　　　　　　　　　　　　　0～1,000ms

■I/O接口

原點傳(chuan) 感器　　　　　　　　　　　　　　　○

原點近接傳(chuan) 感器　　　　　　　　　　　　　○

CW(＋)極限位置傳(chuan) 感器　　　　　　　　　　○

CCW(－)極限位置傳(chuan) 感器　　　　　　　　　○

控製輸入　　　　　　　　　　　　　　　　6點

控製輸出　　　　　　　　　　　　　　　　1點

■控製指令

機械原點複位　　　　　　　　　　　　　　○

邏輯原點設定　　　　　　　　　　　　　　○

相對位移驅動　　　　　　　　　　　　　　○

絕對位置驅動　　　　　　　　　　　　　　○

操縱杆手動驅動　　　　　　　　　　　　　○

運動到預定位置　　　　　　　　　　　　　○

驅動開始指令　　　　　　　　　　　　　　○

減速停止　　　　　　　　　　　　　　　　○

緊急停止　　　　　　　　　　　　　　　　○

速度設定　　　　　　　　　　　　　　　　○

電機勵磁控製　　　　　　　　　　　　　　○
