OSMS/SGSP西格瑪光機自動旋轉滑台是一款采用滾動軸承為(wei) 導軌，使用蝸輪蝸杆為(wei) 驅動機構的步進電機型轉動平台，非常適用於(yu) 測量·檢查·評價(jia) 裝置定位等場景。

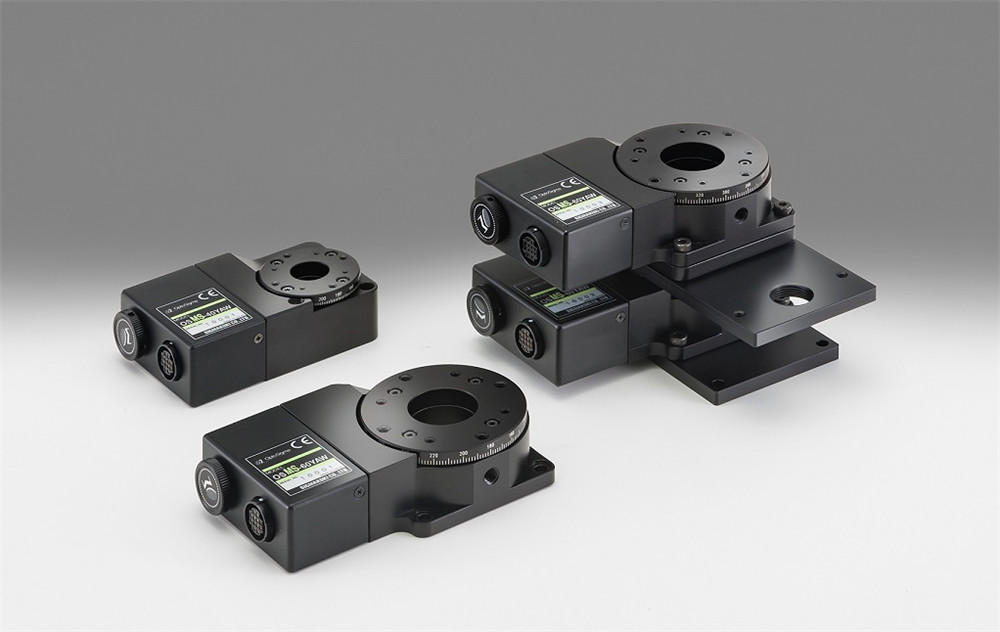

OSMS/SGSP西格瑪光機自動旋轉滑台

OSMS/SGSP西格瑪光機自動旋轉滑台特征：

1、自動旋轉平台的CW方向的極限位置傳(chuan) 感器兼為(wei) 原點傳(chuan) 感器，以此位置為(wei) 參考進行原點複位。

2、以半步細分驅動，並采用MINI方式進行原點複位操作時的停止位置為(wei) 刻度0度位置。

注意

上下倒置或垂直麵安裝使用時需要注意，安裝方向不同時，其精度或承載能力等指標會(hui) 不同。

OSMS/SGSP西格瑪光機電控旋轉滑台按照尺寸規格的不同，目前在售的標準品分別有OSMS/SGSP-40YAW、OSMS/SGSP-60YAW、OSMS/SGSP-80YAW、OSMS/SGSP-120YAW、OSMS/SGSP-160YAW這五個(ge) 型號，因型號調整變更，原SGSP係列型號電控旋轉滑台將全部被OSMS所取代。

OSMS/SGSP西格瑪光機電控旋轉滑台通用指標

■電機/傳(chuan) 感器技術指標

電機　類型

OSMS : 5相步進電機　0.75A/相(多摩川精機(株))

SGSP : 5相步進電機　0.66A/相(多摩川精機(株))

電機　型號

OSMS : TS3664N4E10(□24mm)

SGSP : TS3664N4(□24mm)

電機　步距角 : 0.72°

傳(chuan) 感器　電源電壓 : DC5～24V±10%

傳(chuan) 感器　消耗電流 : 15mA以下

傳(chuan) 感器　輸出端電氣特性 : NPN集電極開路輸出　DC30V以下50mA以下

傳(chuan) 感器　信號的含義(yi) : 遮光時：輸出晶體(ti) 管OFF(截止)

■推薦選用的驅動器／控製器型號

驅動器SG-5M、SG-5MA、MC-S0514ZU、SG-514MSC、MC-7514PCL

控製器GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M·HIT-S、PGC-04-U、HSC-103
