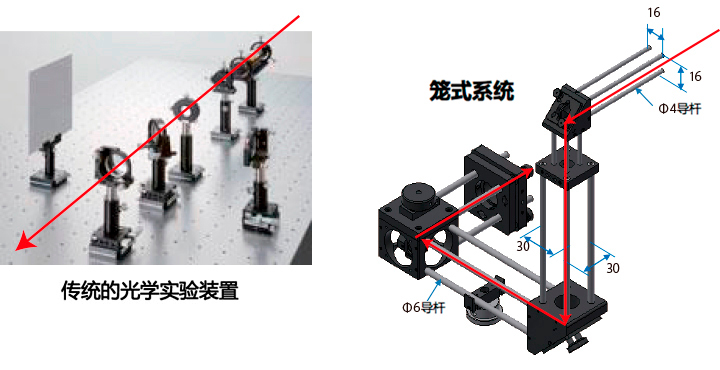

籠式係統不同於(yu) 直接搭建在光學平台上的傳(chuan) 統的光學實驗係統,它使用3根(或4根)細長的導杆,可組裝各種光學器件,構建光學係統。使用固定導杆固定板(鏡架)等,可立體(ti) 配置光學係統。
　　

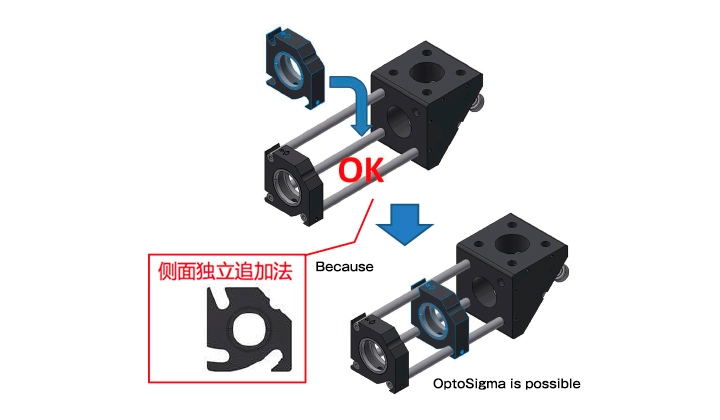

　　西格瑪光機的籠式係統的特點側(ce) 麵獨立追加法
　　

　　固定板的側(ce) 麵追加固定法
　　

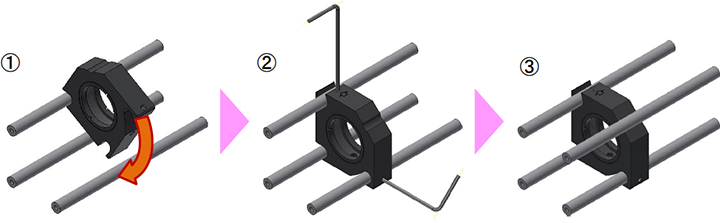

　　① 以導杆為(wei) 支點轉動鏡架等。(固定板上的箭頭為(wei) 支點)

　　② 將2根導杆完全鑲入固定板的槽內(nei) 後,擰緊緊定螺釘,實現固定板和籠式導杆的固定。

　　③ 將第4根導杆直接壓住固定板,則該固定板就不會(hui) 脫落,但能沿導杆滑動。

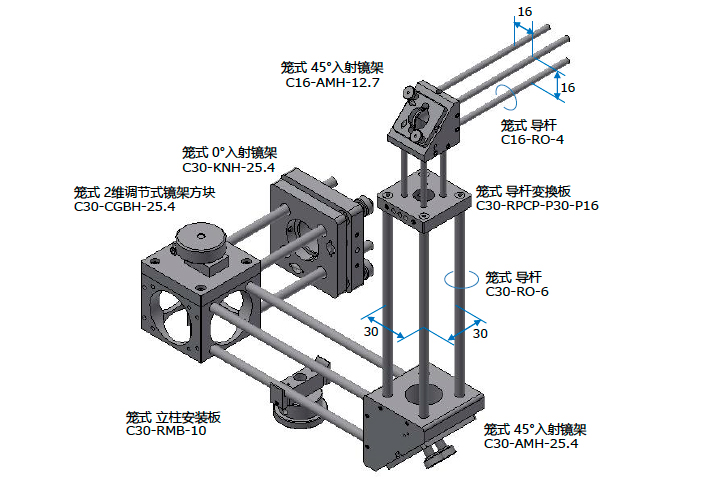

　　籠式係統的立體(ti) 結構例
　　

　　幹涉儀(yi) 組件事例 ①

　　邁克爾遜幹涉儀(yi)
　　

　　幹涉儀(yi) 組件事例 ②

　　馬赫曾德幹涉儀(yi)
　　

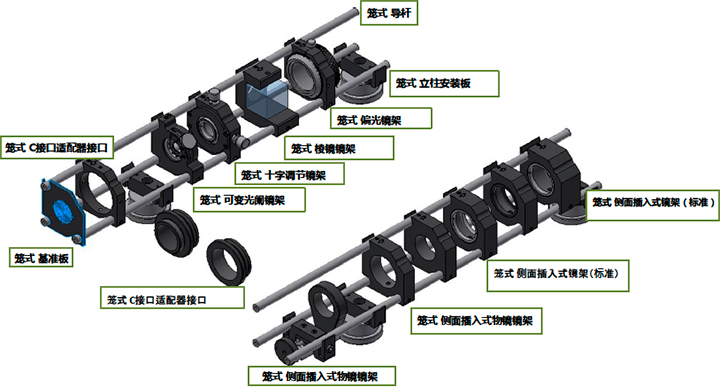

　　部件介紹 ①
　　

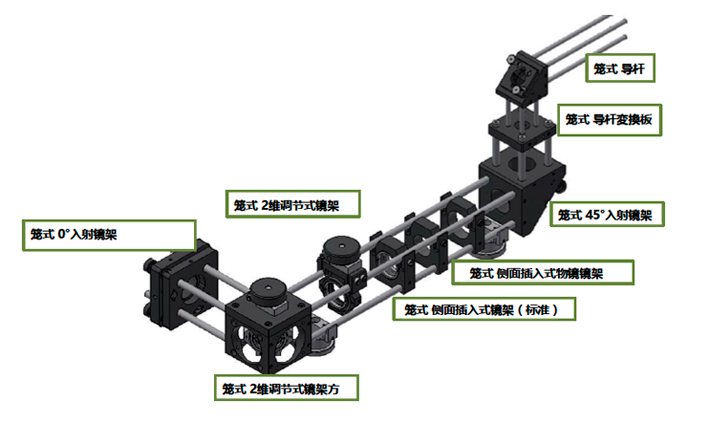

　　部件介紹 ②
