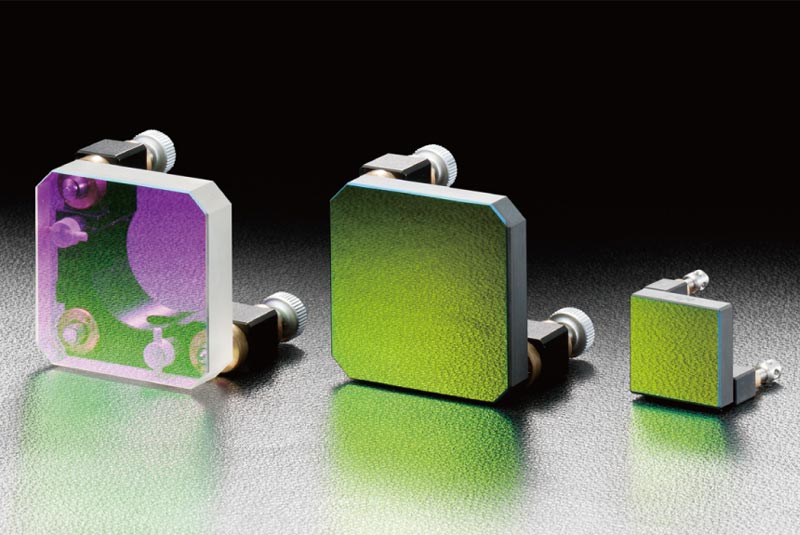

·無框分光鏡是在精密拋光的陶瓷上鍍膜，與(yu) 一般反射鏡的特性相比沒有差異。

·大限度地擴大反射鏡的有效麵積，並且，具有結構緊湊的反射鏡調整機構。

·反射波麵不會(hui) 隨溫度變化而變形，適合於(yu) 精密的光學係統。

·這個(ge) 產(chan) 品保證鍍膜後(支架狀態)的麵型精度。

·具有高激光損傷(shang) 閾值，強激光也可使用。

>在基板上的安裝方法和MHG反射鏡支架一樣。

>可以安裝台柱PST-＊＊或立柱RO-＊＊。


注意：

>激光等的直線偏振光射入分光鏡時，反射率或透過率隨偏振方位發生變化。需要嚴(yan) 格地調整分束比為(wei) 1:1時，請45度傾(qing) 斜偏振光方位或使用圓偏 光。

>多層電解質膜的反射率波長特性隨入射光束的偏光狀態變化。P偏光與(yu) S偏光相比，反射率變低，反射帶譜區變窄。

>技術指標的反射率是用P偏光和S偏光的反射率的平均值來表示的。

>用於(yu) 45°以外的入射角度時，反射率有可能降低。

>在設計波長以外的波長譜區使用時，反射率有可能降低。


通用指標

■支架部分

類型                     GBSMU-49

可動軸數             2軸

調整範圍擺動     ±2°

調整範圍旋轉     ±2°

分辨率擺動         0.26°/周

分辨率旋轉         0.26°/周

主要材質             鋁合金

表麵處理             黑色陽極氧化

質量                     0.16kg


■反射鏡部分

類型                         分光鏡

材質                         合成石英

入射角度                 45°±3°

鍍膜後麵型精度     反射波麵 λ/10

表麵質量                 20-10
