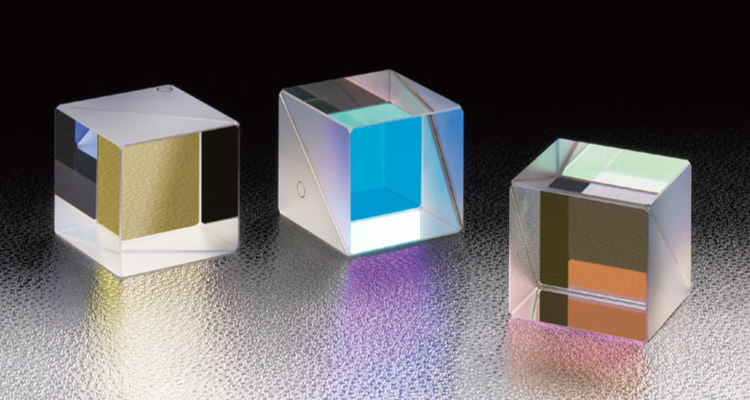

西格瑪光機電介質膜立方體(ti) 半反射鏡是一種把白色光源或LED光源等的非偏振光相等地分束為(wei) 透過光和反射光的立方體(ti) 型的分光鏡。適用波長為(wei) 390-1550nm，透過率（P偏光與(yu) S偏光的平均值%）平均50±5%。

西格瑪光機電介質膜立方體(ti) 半反射鏡

通用指標：

材質　　　　　　　　BK7

基材麵型精度　　　　λ/4

透過光束偏角　　　　＜5′

鍍膜　　　　　　　　斜麵 多層電介質膜

　　　　　　　　　　側(ce) 麵4麵 防反射膜

入射角度　　　　　　0°

分束比(反射：透過)　1：1

入射光的偏光條件　　非偏振光

　　　　　　　　　　45°方向的直線偏光或圓偏光

激光損傷(shang) 閾值　　　　0.3J/cm2 (脈衝(chong) 寬10ns，重複頻率20Hz)

表麵質量　　　　　　20-10

有效直徑　　　　　　外形尺寸85%的正方形的內(nei) 切圓

　　　　　　　　　　(A＝B＝C≦7mm：外形尺寸80%的正方形的內(nei) 切圓)

特點：

●在白光或LED光源的寬波長譜區具有正確的分束特性。

●由於(yu) 使用多層電介質膜，可以減少光量的損失，有效的分束光線。

●由於(yu) 是立方體(ti) 型半反射鏡，垂直入射光束時，射出光的光軸不會(hui) 有平行移動。而且，入射光束與(yu) 有效範圍直徑相同時，透過光或反射光不會(hui) 漸暈或變小。

注意：

1.請從(cong) 有○記號的棱鏡側(ce) 麵射入光。從(cong) 棱鏡相反側(ce) 麵入射時，反射率或分束比，偏光特性可能會(hui) 改變。

2.使用激光等的直線偏光時，反射率或透過率隨偏光方向變化。如果要調整分束比為(wei) 1：1時，請45°傾(qing) 斜偏光方向或使用圓偏光。

3.入射光的相位差在透過光，反射光中不能保持不變。請利用波長板補償(chang) 相位差。

4.由於(yu) 材料的折射率和玻璃厚度的影響，透過光或反射光會(hui) 發生波長分散。而且，在收縮或發散的入射光線中使用後，可能產(chan) 生色差或球差。

信息：

>>>承接製造產(chan) 品目錄之外的尺寸或波長，分束比的光學零件。

>>>要求保證反射波麵精度或透過波麵精度時，請聯係我們(men) 。
