西格瑪光機超寬帶·寬帶多層電介質膜平板半反射鏡是一種可用於(yu) 紫外，可見區域，紅外的寬波長譜區的平板型分光鏡，可以將多波長激光或白色光源分束為(wei) 透過光，反射光。而且，超寬帶譜區的半反射鏡也可以作為(wei) 分光計測量用元件使用。

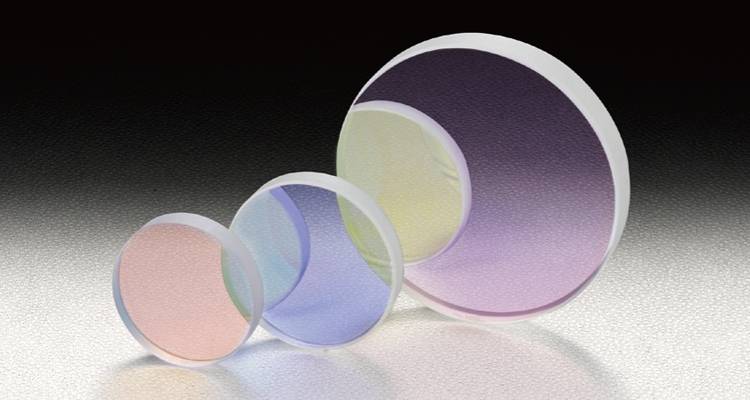

超寬帶·寬帶多層電介質膜平板半反射鏡

特點：

●超寬帶譜區用（PMH）產(chan) 品包含了從(cong) 紫外到紅外的寬譜區，有不同譜區的4種半反射鏡係列產(chan) 品。寬譜區用（PSMH）產(chan) 品有可見光用，近紅外用，通信紅外用這三種半反射鏡的係列產(chan) 品。

●由於(yu) 使用多層電介質膜，幾乎沒有因為(wei) 膜係的吸收產(chan) 生的光量損失，可以有效的進行分束光線。

●由於(yu) P，S偏光特性相差不大，用於(yu) 激光光源或直線偏光的光源時，也可以正常地光量分束。

●由於(yu) 是平板型半反射鏡，透過基板時產(chan) 生的波長分散或色差很小，重量也比較輕。

●有不使光束產(chan) 生變形的平行平板型，和因反麵反射產(chan) 生鬼影或幹涉的影響很少的楔型平板兩(liang) 種類型。

通用指標：

材質　　　　　　　　　BK7　合成石英

基材麵型精度　　　　　λ/10

鍍膜　　　　　　　　　正麵　多層電介質膜

　　　　　　　　　　　反麵　防反射膜

入射角度　　　　　　　45°

分束比(反射：透過)　　1：1

表麵質量　　　　　　　10-5

有效直徑　　　　　　　外徑的90%

信息：

>>>承接製造產(chan) 品目錄之外的尺寸或波長，分束比的光學零件。

>>>要求保證反射波麵型精度或透過波麵精度時，請聯係我們(men) 。

>>>楔型半反射鏡厚的地方，印有指向入射表麵的箭頭符號。

注意：

1.使用激光等的直線偏光時，反射率或透過率隨偏光方向變化。如果要調整分束比為(wei) 1：1時，請45°傾(qing) 斜偏光方向或使用圓偏光。

2.由於(yu) 基板的折射率和厚度的作用，透過光的光路相對於(yu) 入射光會(hui) 平行移動數mm。（楔型半反射鏡在平行移動的同時光束大約偏角30分）

3.用於(yu) 45°之外的入射角時，透過率波長特性將產(chan) 生變化。

4.不能辨別反射鍍膜麵位置時，請使用基板側(ce) 麵的箭頭符號確認。

5.入射光的相位差在透過光，反射光中不能保持不變。請利用波長板補償(chang) 相位差。
