西格瑪光機球麵雙凹透鏡兩(liang) 麵都為(wei) 凹麵，在狹小空間裏有效地折射光線，可以擴大光束的透鏡,也可以擴大照明光的照射麵積。

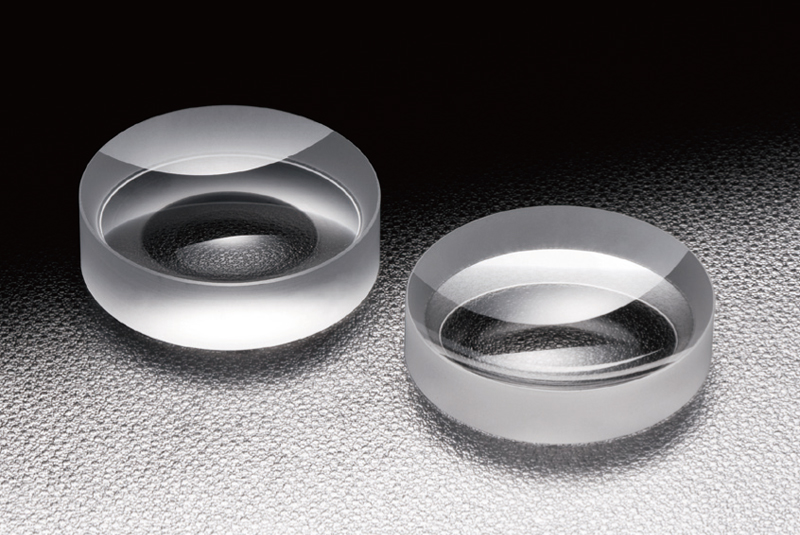

西格瑪光機球麵雙凹透鏡

特點：

●有從(cong) 可見光到近紅外用的BK7材料的透鏡，和可用於(yu) 350nm以下紫外光的石英透鏡這兩(liang) 種類型。

●BK7材料的透鏡中，備有可見光·近紅外·紅外三種類型的防反射膜的透鏡。

●從(cong) 豐(feng) 富細化的外徑尺寸和焦距的係列產(chan) 品中，選擇符合您的技術要求的產(chan) 品。

通用指標：

材質　　　　BK7

設計波長　　546.1nm

折射率　　　ne=1.519

鍍膜　　　　無鍍膜

有效直徑　　外徑的90%

表麵質量　　20-10

信息：

>>>承接製造產(chan) 品目錄之外的外徑尺寸或焦距的產(chan) 品。

>>>也承接製造無鍍膜透鏡上蒸鍍特定波長的防反射膜的產(chan) 品。

注意：

1.凹透鏡不能單獨聚集光，也不能成實像。請和凸透鏡組合在一起使用。

2.球麵雙凹透鏡有色差，焦距隨波長變化。對應各不同波長的實際焦點距離，請參考技術數據中的『焦距隨波長變化關(guan) 係表』。

3.使用高能量的脈衝(chong) 激光時，由於(yu) 凹麵的反射光，在光路上聚積形成焦點光斑後，可能會(hui) 出現閃光。用於(yu) 脈衝(chong) 激光時，請使用平凹透鏡。

4.無鍍膜產(chan) 品由於(yu) 透鏡的正麵和反麵都存在反射損失，透過率為(wei) 90%左右。

5.凹麵的外側(ce) 棱線加工有倒角，因此，有時邊緣厚度（te）會(hui) 比設計值小。
