西格瑪光機YAG激光用聚光透鏡不使用粘合劑，而使用空氣隙型組合透鏡，所以能用於(yu) 高輸出激光束的聚光，改善了和導光He-Ne激光（波長632.8nm）的色差，可以用於(yu) 導光確認聚光位置或進行焦點調整。

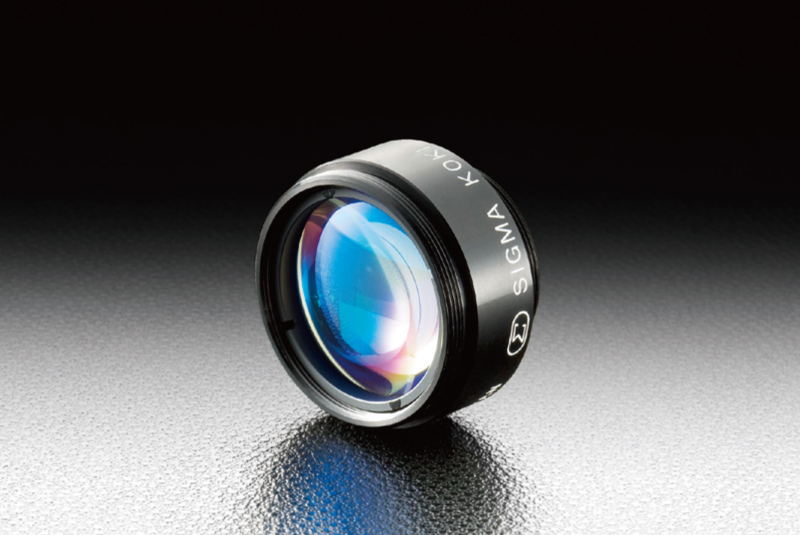

YAG激光用聚光透鏡

特點：

●波長1064nm準直激光成像後的焦點光斑直徑幾乎接近衍射極限。

●透鏡表麵鍍有增透膜，反射光量損失很小，聚光效率高。

通用指標：

材質　　　　　　　　　　　冕牌玻璃－(空氣隙)－(火石玻璃)

鏡筒材質　　　　　　　　　鋁合金　表麵處理：陽板氧化發黑

設計波長　　　　　　　　　1064nm，632.8nm

鍍膜　　　　　　　　　　　1064nm，632.8nm用防反射膜

入射容許角　　　　　　　　±1°

激光損傷(shang) 閾值(參考值)　　　1J/cm2 (脈衝(chong) 寬10ns，重複頻率20Hz)

信息：

>>>承接製造產(chan) 品目錄之外的高能量衝(chong) 激光或指定波長的產(chan) 品。

>>>按照客戶技術指標，可以進行數百個(ge) 量級的批量生產(chan) 。

>>>為(wei) 了保護透鏡以避免被激光加工時濺出的粉末所損傷(shang) ，可以配置另外銷售的保護窗玻璃。

>>>備有固定聚光透鏡的專(zhuan) 用支架（LHF-M29-25，LHF-M34-30)。

>>>關(guan) 於(yu) 各波長的焦距，請參考網頁的[焦距隨波長變化關(guan) 係表]。

注意：

1.聚光透鏡令無限遠物體(ti) 成像於(yu) 焦點位置，或將點光源轉化為(wei) 平行光。如果要對近距離的物體(ti) 進行成像，透鏡的光學性能將不能得到充分發揮。

2.入射光要從(cong) 指定方向進入聚光透鏡，一定要使平行光從(cong) 上麵（刻圖章為(wei) 正立文字））入射到透鏡中。如果入射光從(cong) 反方向射入透鏡，將導致球差惡化，焦點光斑變大，成像模糊。

3.在設計波長之外的條件下使用時，導致球差惡化，透過率降低。

4.使用大功率激光器，或在熱源附近使用時，可能導致聚光透鏡溫度升高，焦距變化。如果長時間使用時一定要有良好的散熱措施。

5.使用脈衝(chong) 激光的時候，不要讓能量密度變得過高，盡可能擴展到入射光束使用。

6.入射光束直徑太小的話，反而不能得到小的光斑。
