西格瑪光機光纖激光用聚光透鏡采用合成石英材料，是一款能夠承受高輸出激光或高能量脈衝(chong) 激光能量的聚光透鏡，可以做為(wei) 從(cong) Yb光纖激光到YAG激光，YVO4激光等各種固體(ti) 激光的準直聚光透鏡使用。

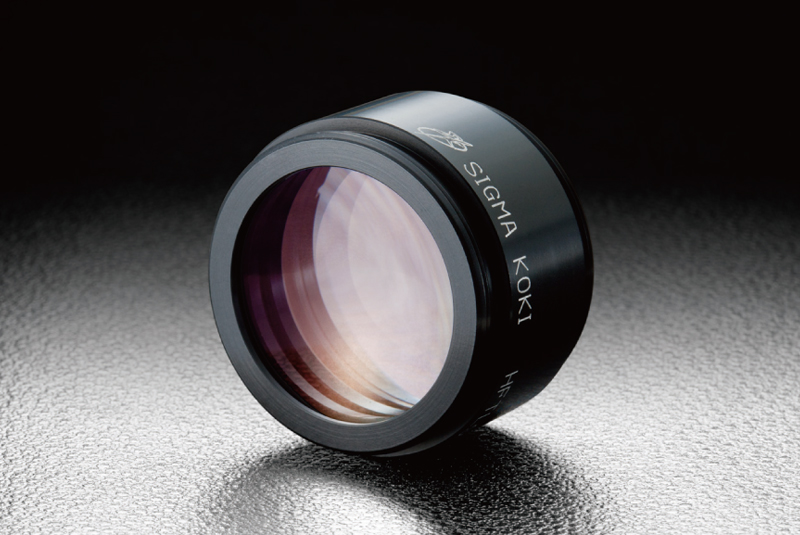

光纖激光用聚光透鏡

特點：

●焦距60nm以上的透鏡，波長1064nm的球差和慧差得到充分的校正，對準直激光成像後的焦點光斑直徑幾乎接近衍射極限。

●鍍有寬帶增透膜，可使用於(yu) 1040-1150nm的波長範圍的光纖耦合激光。

●在632.8nm也有一定的透過率，可以使用He-Ne激光作為(wei) 光導。

通用指標：

材質　　　　　　　　　　　合成石英

鏡筒材質　　　　　　　　　鋁合金　表麵處理：陽板氧化發黑

設計波長　　　　　　　　　1064nm

鍍膜　　　　　　　　　　　防反射膜

透過率　　　　　　　　　　＞98.5% (1060～1080nm)

　　　　　　　　　　　　　＞97% (1040～1150nm)

　　　　　　　　　　　　　＞53% (600～700nm)

激光損傷(shang) 閾值(參考值)　　　7J/cm2 (脈衝(chong) 寬10ns，重複頻率20Hz)

注意：

1.聚光透鏡令無限遠物體(ti) 成像於(yu) 焦點位置，或將點光源轉化為(wei) 平行光。如果要對近距離的物體(ti) 進行成像，透鏡的光學性能將不能得到充分發揮。

2.入射光要從(cong) 指定方向進入聚光透鏡，一定要使平行光從(cong) 上麵（刻圖章為(wei) 正立文字）入射到透鏡中。如果入射光從(cong) 反方向射入透鏡，將導致球差惡化，焦點光斑變大，成像模糊。

3.在設計波長之外的條件下使用時，導致球差惡化，透過率降低。

4.使用大功率激光器，或在熱源附近使用時，可能導致聚光透鏡溫度升高，焦距變化。如果長時間使用時一定要有良好的散熱措施。

5.入射光束直徑太小的話，反而不能得到小的光斑。

6.這個(ge) 聚光透鏡不是消色透鏡，沒有校正色差。
