西格瑪光機C16-CU-KNH-12.7籠式積木兼用0°入射反射鏡鏡架，用於(yu) 積木式顯微鏡尺寸為(wei) φ12.7mm的0°入射反射鏡鏡架。

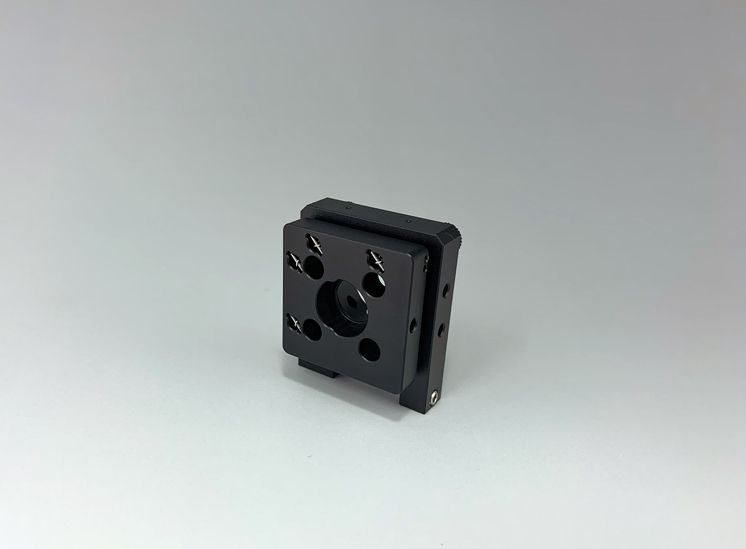

西格瑪光機C16-CU-KNH-12.7籠式積木兼用0°入射反射鏡鏡架

主要材料　　　　　　鋁合金

適用元器件外徑　　　φ12.7mm

導杆直徑(間距)　　　φ4mm （16x16mm）

調整軸數　　　　　　3

調整範圍(俯仰)　　　±3°

調整範圍(方位)　　　±3°

適用元器件厚度　　　3～6mm

入射角度　　　　　　0°

表麵處理　　　　　　黑色氧化

分辨率(俯仰)　　　　0.32°/轉

分辨率(方位)　　　　0.32°/轉

有效直徑　　　　　　φ11mm

自重　　　　　　　　0.053kg

信息

·如需要在其他部件上固定籠式結構，或網站上沒有登載的零部件時，請垂詢。

·關(guan) 於(yu) 使用籠式結構的光學係統，請來信垂詢。

注意

·假如緊固力過大，或各處的緊固力差異過大的話，也許會(hui) 影響導杆的插入和安裝。

·組裝時，請別一下子擰緊螺釘。等整體(ti) 結構組裝成形後，順序逐步均衡緊固各處螺釘。

·假如光學係統過大過長過細的話，支架也許會(hui) 變形或震動，導致光學係統不穩定。
