西格瑪光機C16-KNHM-12.7M籠式傾(qing) 斜調整支架，垂直入射用反射鏡鏡架，安裝在籠式光學係統的終端進行精密反射鏡角度調整，有微分頭驅動和壓電陶瓷驅動兩(liang) 個(ge) 品類。

型號末尾的-M/-PDM指明俯仰和方位調整用驅動器的種類，M代表手動調節微分頭，PDM代表可遠程控製的壓電陶瓷驅動器。（俯仰和方位的角度調整範圍都是±3°）

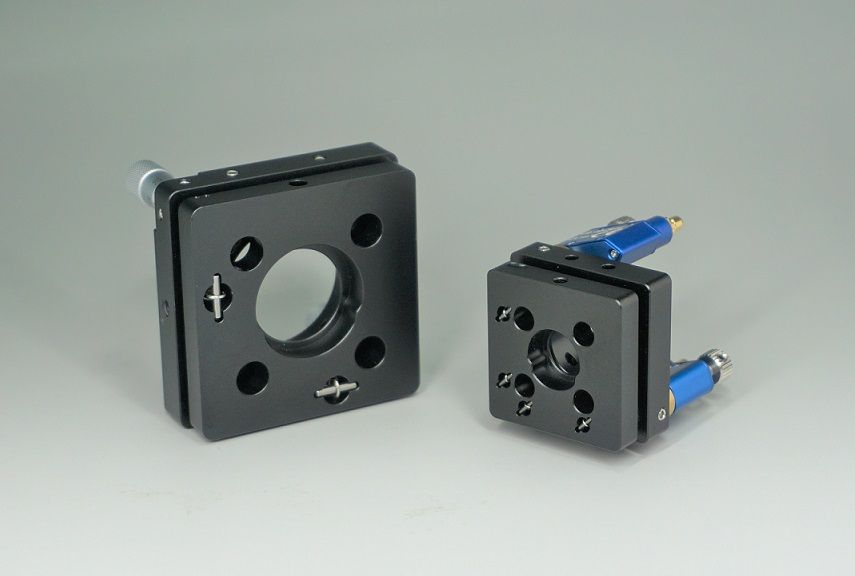

C16-KNHM-12.7M（左）C16-KNHM-12.7PDM（右）

C16-KNHM-12.7M

主要材料　　　　　　　鋁

表麵處理　　　　　　　黑色陽極氧化

有效直徑　　　　　　　φ11 mm

調整軸數　　　　　　　2 軸

組裝　　　　　　　　　從(cong) 導杆端麵插入

導杆直徑(間距)　　　　φ4mm （16x16mm）

適用元器件外徑　　　　φ12.7 mm

適用元件厚度　　　　　3～6.5 mm

調整範圍(俯仰)　　　　±3 °

調整範圍(方位)　　　　±3 °

分辨率(俯仰)　　　　　約1.06 °/周

分辨率(方位)　　　　　約1.06 °/周

微分頭刻度俯仰　　　　約0.021 °/DIV

微分頭刻度方位　　　　約0.021 °/DIV

自重　　　　　　　　　0.07 kg

C16-KNHM-12.7PDM

主要材料　　　　　　　鋁

表麵處理　　　　　　　黑色陽極氧化

有效直徑　　　　　　　φ11 mm

調整軸數　　　　　　　2 軸

導杆直徑(間距)　　　　φ4mm （16x16mm）

組裝　　　　　　　　　從(cong) 導杆端麵插入

適用元器件外徑　　　　φ12.7 mm

適用元件厚度　　　　　3～6.5 mm

調整範圍(俯仰)　　　　±3 °

調整範圍(方位)　　　　±3 °

自重　　　　　　　　　0.09 kg

西格瑪光機C16-KNHM-12.7M籠式傾(qing) 斜調整支架

·微分頭和壓電陶瓷驅動器可交換。

·為(wei) 了減小固定鏡片時所產(chan) 生的應力，反射鏡從(cong) 側(ce) 麵3點固定，其中包括緊定螺釘。

·因為(wei) 不使用螺紋環，沒有其內(nei) 徑的限製，反射鏡的可利用孔徑較大。

·因為(wei) 透過孔徑較大，除反射鏡外，也可用於(yu) 固定其他光學元件。

信息

支架側(ce) 麵開有M4螺紋孔，因此除了籠式係統，也可將支架固定在各種接杆（如ROC，PST）上。

結構簡單，經時變動與(yu) 溫度變動較小。

注意

不同於(yu) MHG和MHG-NL係列，本產(chan) 品沒有驅動器的鎖定機構。

假如緊固力過大，或各處的緊固力差異過大的話，也許會(hui) 影響導杆的插入和安裝。

組裝時，請別一下子擰緊螺釘。等整體(ti) 結構組裝成形後，順序逐步均衡緊固各處螺釘。
