籠式用固定式透鏡濾光片鏡架是一款在籠式結構中，支持透鏡或濾光片等光學元件的零件，其適用的標準件鏡片規格有：φ12.7、φ25、φ25.4、φ30、φ50.8mm，對於(yu) 光路空間要求比較高的場合，選擇此款光學調整架非常實用。

·籠式係統中使用的固定板有2種類型，側(ce) 麵追加型和端麵插入型。側(ce) 麵追加型，可在成形的係統下追加或拆卸，但端麵插入型不能如此使用、但具有更好的牢靠度。

·固定板可在光軸方向沿導杆滑動，所以，不需要使用平台便可實現透鏡，或攝像頭的對焦。

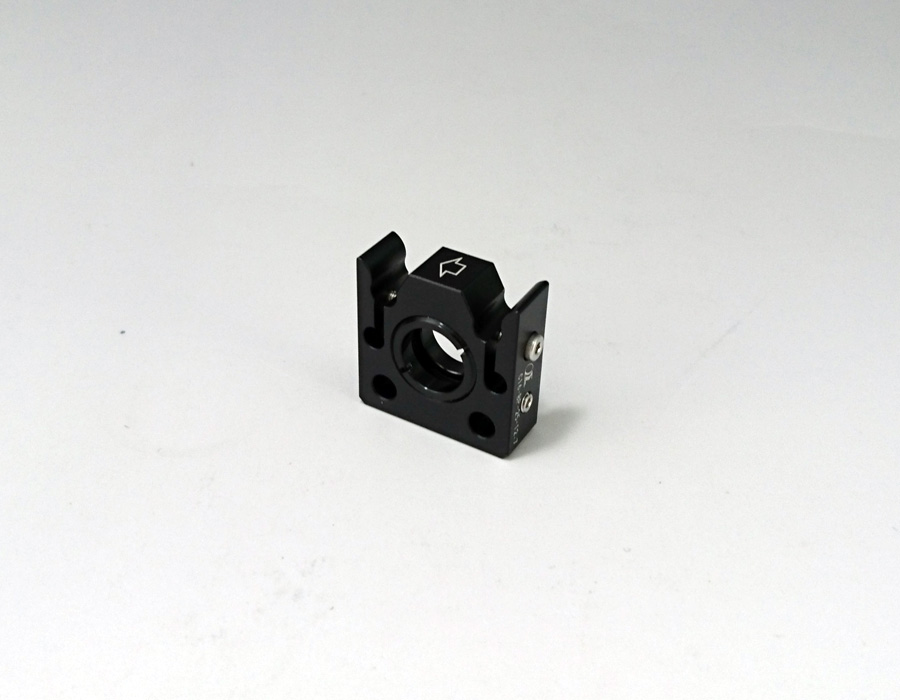

籠式用固定式透鏡濾光片鏡架

組裝　　　　　　　　　　從(cong) 導杆端麵插入

光學鏡片的固定方法　　　兩(liang) 側(ce) 采用同樣的螺紋環，從(cong) 兩(liang) 側(ce) 擰緊固定

主要材料　　　　　　　　鋁合金

表麵處理　　　　　　　　黑色氧化

適用元器件外徑　　　　　φ12.7、φ25、φ25.4、φ30、φ50.8mm

適用元器件厚度　　　　　～6mm～9mm

有效直徑　　　　　　　　φ22mm

導杆直徑(間距)　　　　　φ6mm （30x30mm）

自重　　　　　　　　　　0.032kg

信息

·如需要在其他部件上固定籠式結構，或網站上沒有發布的零部件時，請至芬創商城谘詢。

·關(guan) 於(yu) 使用籠式結構的光學係統，請來信垂詢。

注意

·假如緊固力過大，或各處的緊固力差異過大的話，也許會(hui) 影響導杆的插入和安裝。

·組裝時，請別一下子擰緊螺釘。等整體(ti) 結構組裝成形後，順序逐步均衡緊固各處螺釘。

·假如光學係統過大過長過細的話，支架也許會(hui) 變形或震動，導致光學係統不穩定。
