西格瑪光機C16-SLFH籠式用側(ce) 麵插入式鏡架與(yu) 固定式鏡架一樣，也是一款在籠式結構中，支持φ12.7mm透鏡或濾光片等光學鏡片的零件，其係列適用的標準件鏡片規格有：φ12.7、φ25、φ25.4、φ30、φ50.8mm。

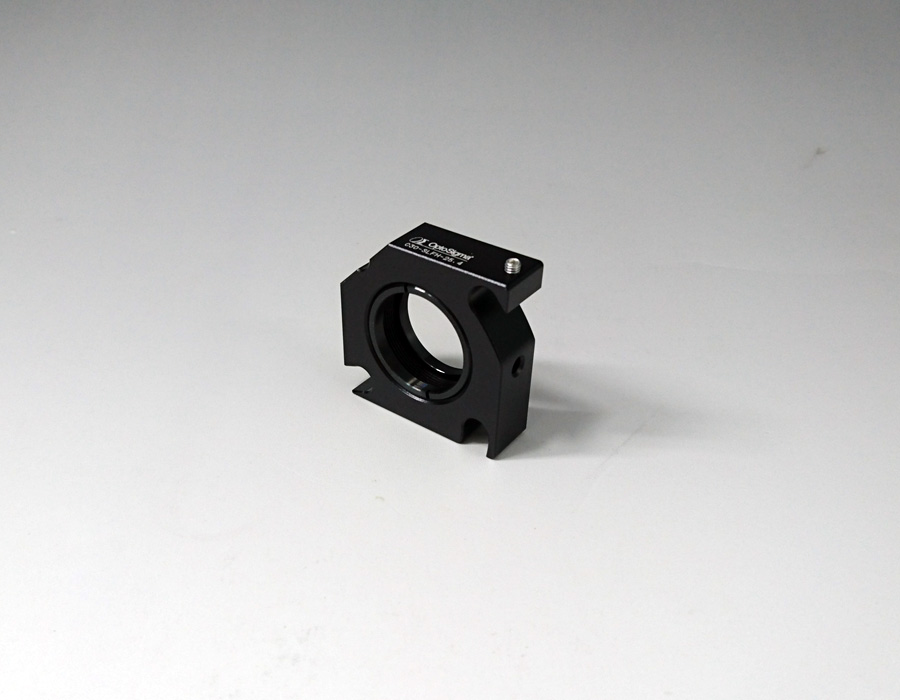

西格瑪光機C16-SLFH籠式用側(ce) 麵插入式鏡架

西格瑪光機C16-SLFH籠式用側(ce) 麵插入式鏡架，采用嵌入式安裝，可直接在籠式結構內(nei) 調整光路，不但節省了安裝調試時間，而且在空間占用上率也非常低，非常適用於(yu) 小型緊湊光學光路實驗的搭建。

主要材料　　　　　　　鋁合金

表麵處理　　　　　　　黑色氧化

適用元器件外徑　　　　φ6mm

導杆直徑(間距)　　　　φ4mm （16x16mm）

適用元器件厚度　　　　～3mm

有效直徑　　　　　　　φ4.8mm

組裝從(cong) 導杆的　　　　　側(ce) 麵插入

光學鏡片的固定方法　　兩(liang) 側(ce) 采用同樣的螺紋環，從(cong) 兩(liang) 側(ce) 擰緊固定

自重　　　　　　　　　0.009kg

更多參數>>>芬創商城

注意

·假如緊固力過大，或各處的緊固力差異過大的話，也許會(hui) 影響導杆的插入和安裝。

·組裝時，請別一下子擰緊螺釘。等整體(ti) 結構組裝成形後，順序逐步均衡緊固各處螺釘。

·假如光學係統過大過長過細的話，支架也許會(hui) 變形或震動，導致光學係統不穩定。
