西格瑪光機內(nei) 置小型光柵尺自動滑台，需要和平台控製器（SHOT-302GS/304GS·HIT-M·HIT-S）配合使用,可實現高精度，高可靠性的全閉環控製。

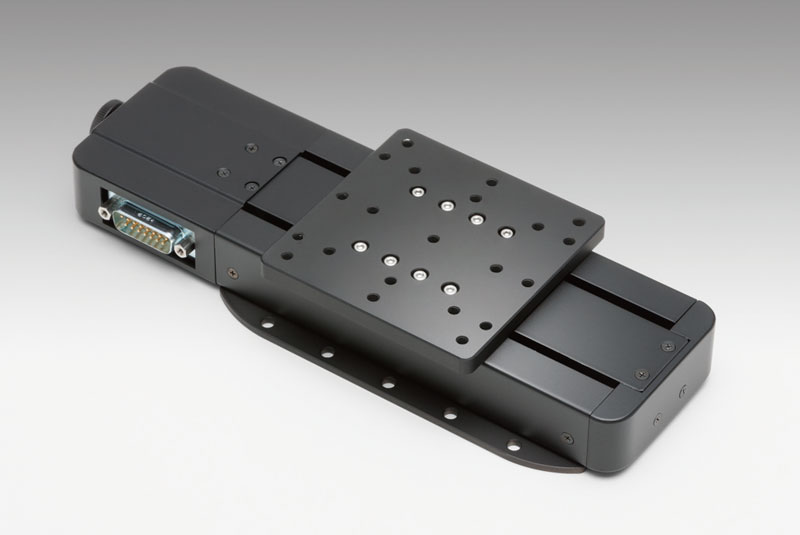

西格瑪光機內(nei) 置小型光柵尺自動滑台

特點：

●承受力矩載荷和複合載荷的能力強，不容易受扭矩，力矩等的影響，剛性高，精度好。

●雖然內(nei) 置小型光柵尺，但其外形和同行程的OSMS係列相同，安裝尺寸也一致。

信息：

>>>如希望更換電機，請谘詢。

>>>承接定製更換潤滑油脂。

>>>用於(yu) XY軸，或Z軸垂直使用時，歡迎谘詢使用注意事項。

通用指標：

■電機/傳(chuan) 感器技術指標

電機類型　　　　　　　　5相步進電機　0.75A/相(多摩川精機(株))

電機型號　　　　　　　　TS3664N4E10 (□24mm)

電機步距角　　　　　　　0.72°

傳(chuan) 感器電源電壓　　　　　DC5～24V±10%

傳(chuan) 感器消耗電流　　　　　OSMS(CS)20-35：60mA以下(單個(ge) 傳(chuan) 感器20mA以下

　　　　　　　　　　　　OSMS(CS)20-85：80mA以下(單個(ge) 傳(chuan) 感器20mA以下

傳(chuan) 感器輸出端電氣特性　　NPN集電極開路輸出　DC30V以下50mA以下

傳(chuan) 感器信號的含義(yi) 　　　　遮光時：輸出晶體(ti) 管OFF(截止)

　　　　　　　　　　　　遮光時：輸出晶體(ti) 管ON(導通)：原點傳(chuan) 感器、近接原點傳(chuan) 感器

■光柵尺

電源電壓/消耗電流

DC5V±5%/50mA

■電纜型號

驅動器電纜

D15D15A-CA

光柵尺電纜

GSEF-CA-3

■推薦選用的控製器型號

控製器

SHOT-302GS, SHOT-304GS, HIT-M·HIT-S
