西格瑪光機5相步進電機光柵尺型自動滑台，(TSDM)由作為(wei) 位置基準（刻度）的光柵尺，和解讀其刻度獲得位置信息的信號處理部組成。

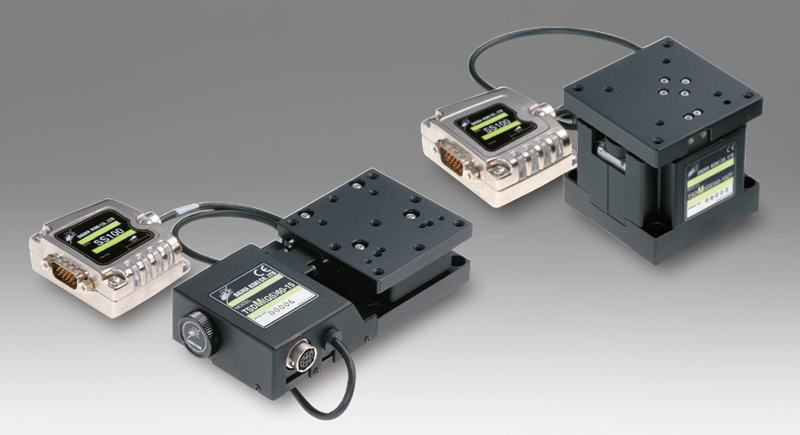

西格瑪光機5相步進電機光柵尺型自動滑台

特點：

●配合使用好光柵尺的反饋信號和細分驅動功能，可以極大地減少絲(si) 杠導程誤差的影響。

●采用了線膨脹係數小的光柵尺，受周圍溫度環境的影響小，可靠性好，定位精度高。

●適用於(yu) 要求亞(ya) 微米量級的準確定位，或者存在溫度變化時的長時間驅動等場合。

通用指標：

■電機/傳(chuan) 感器技術指標

電機類型　　　5相步進電機　0.35A/相(ORIENTAL MOTOR(株))

電機型號　　　PK513PB-C9(□20mm)

電機步距角　　0.72°

■推薦選用的控製器型號

控製器

SHOT-302GS、SHOT-304GS、HIT-M?HIT-S
